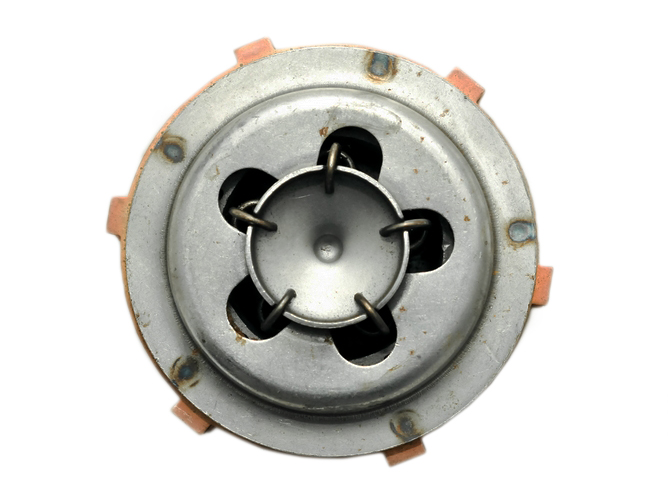

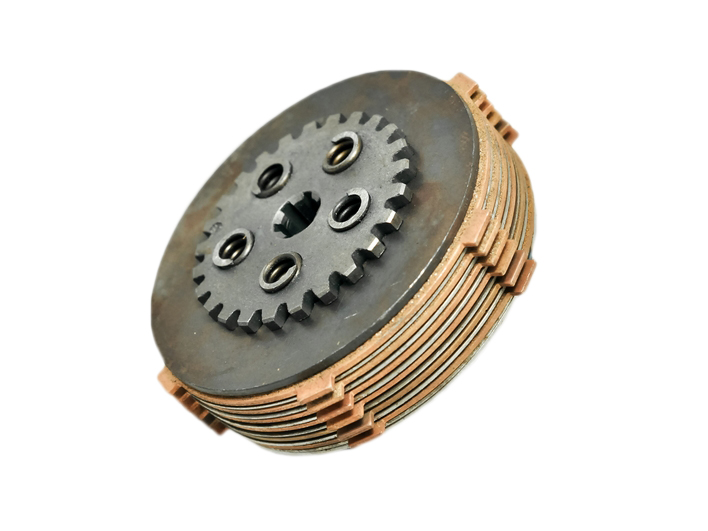

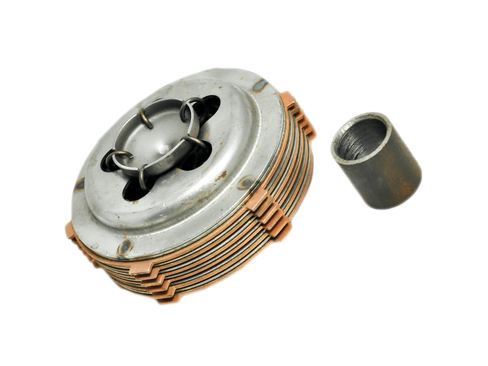

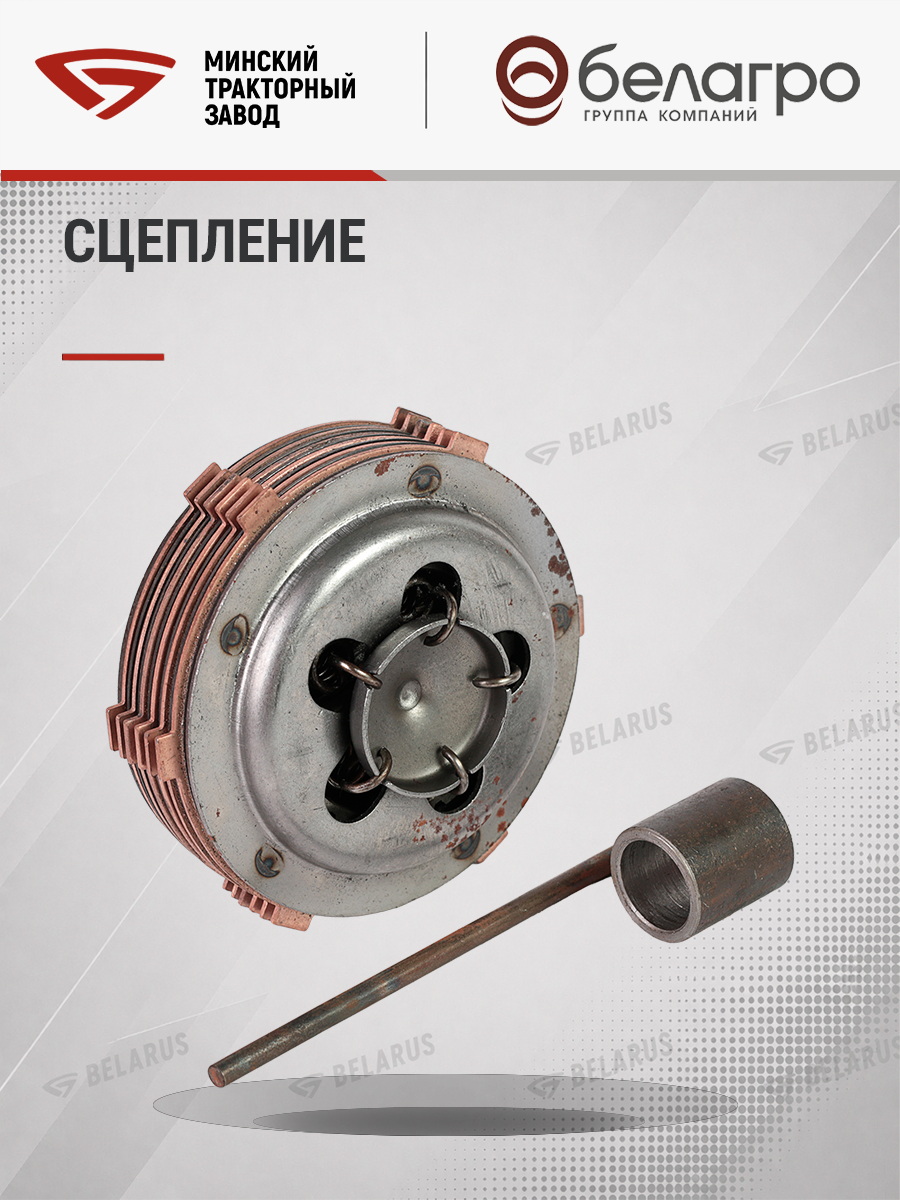

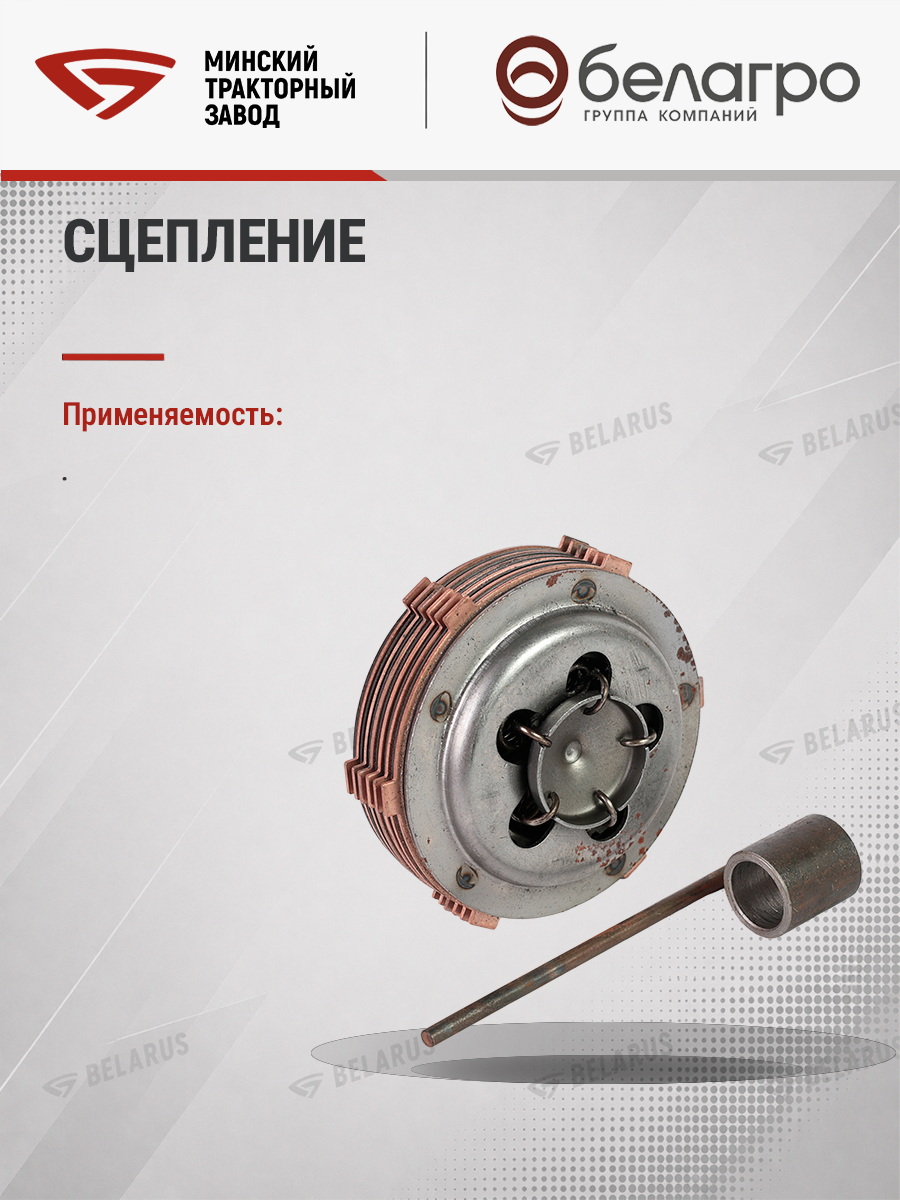

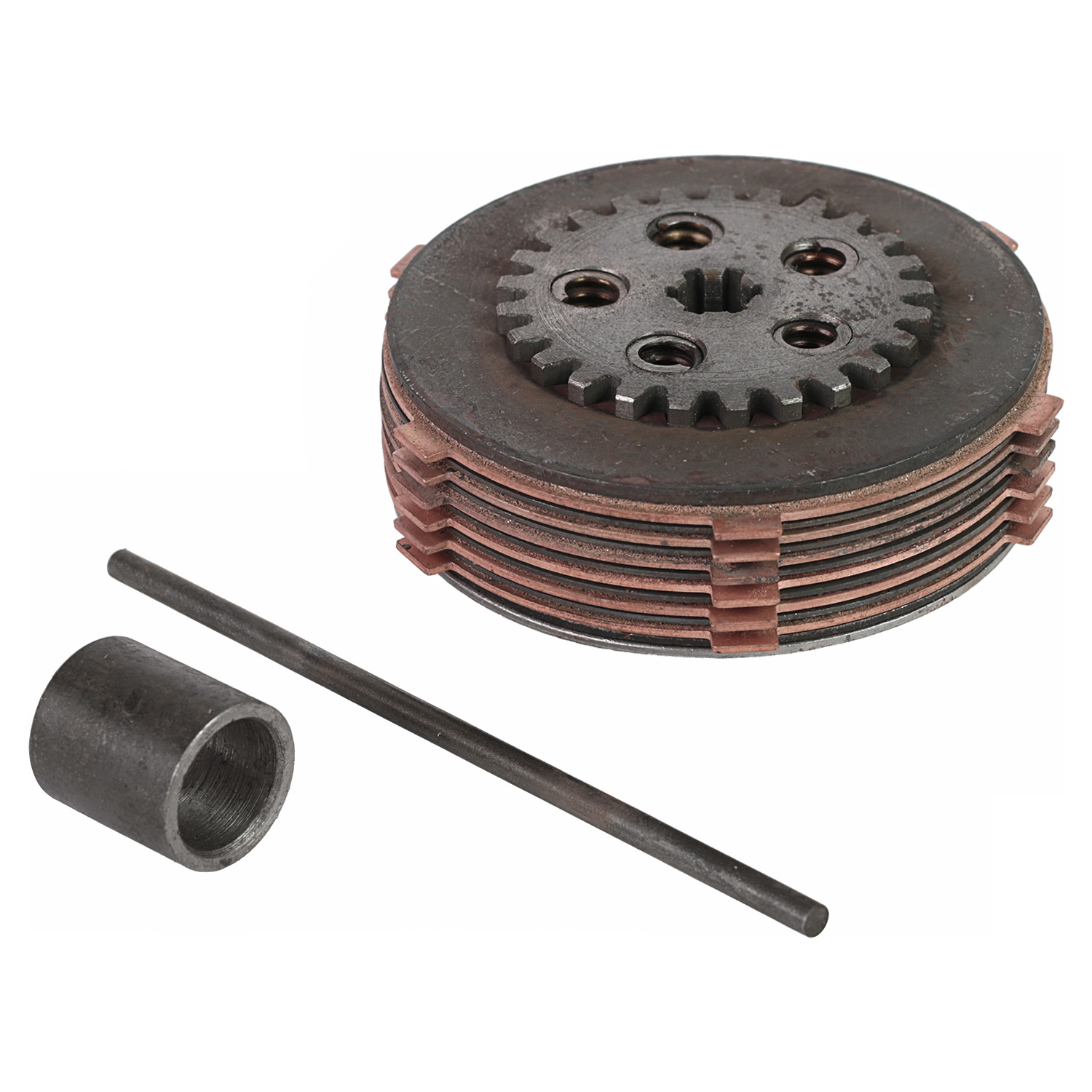

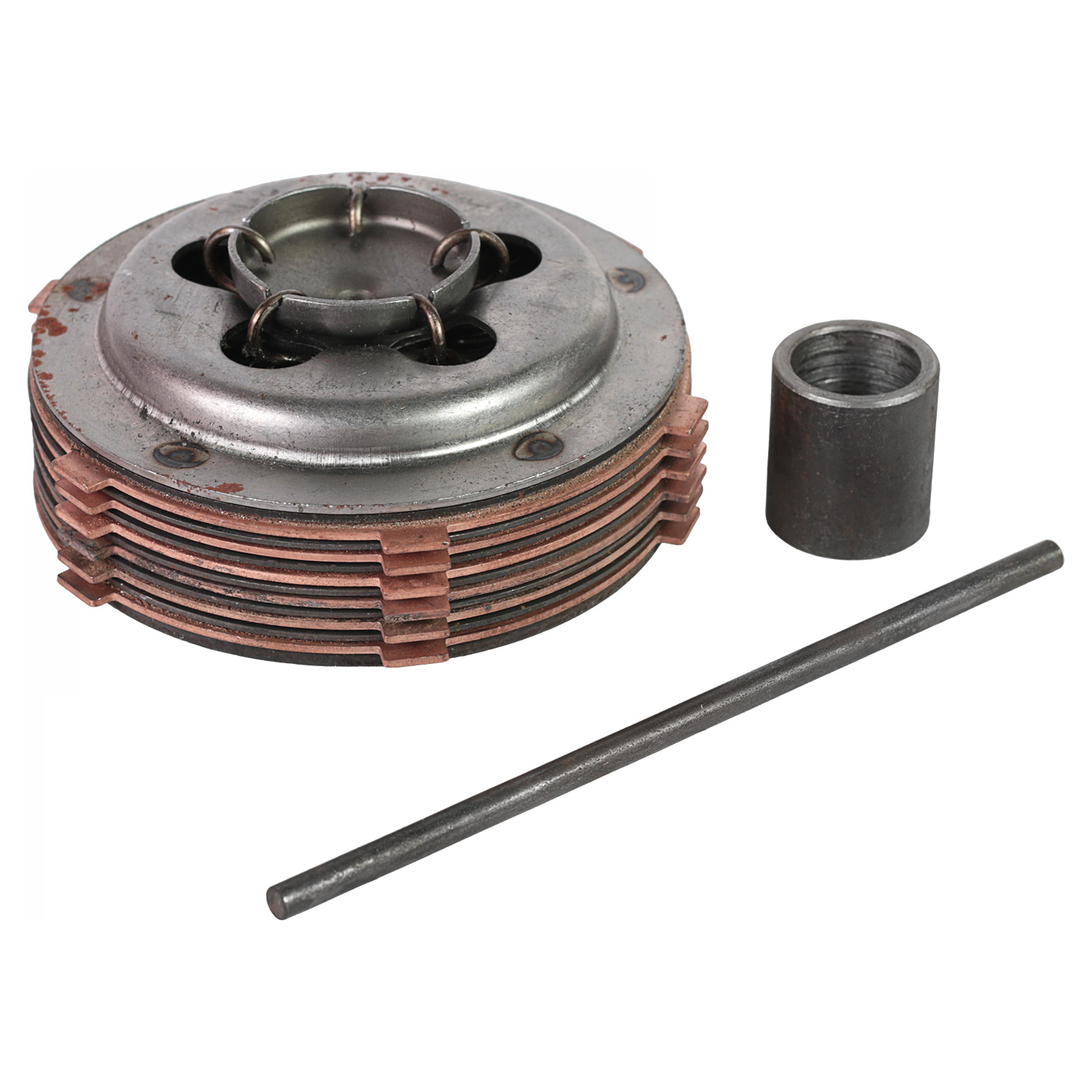

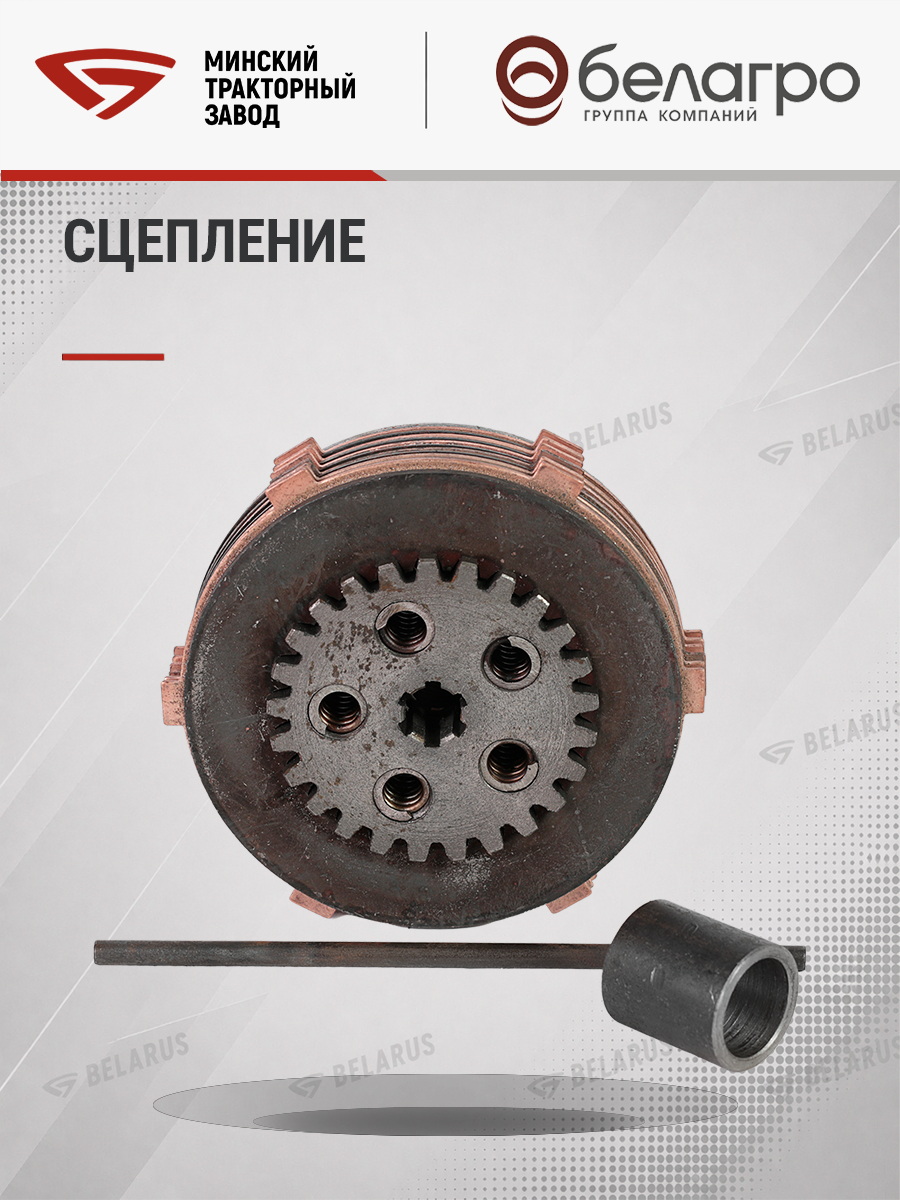

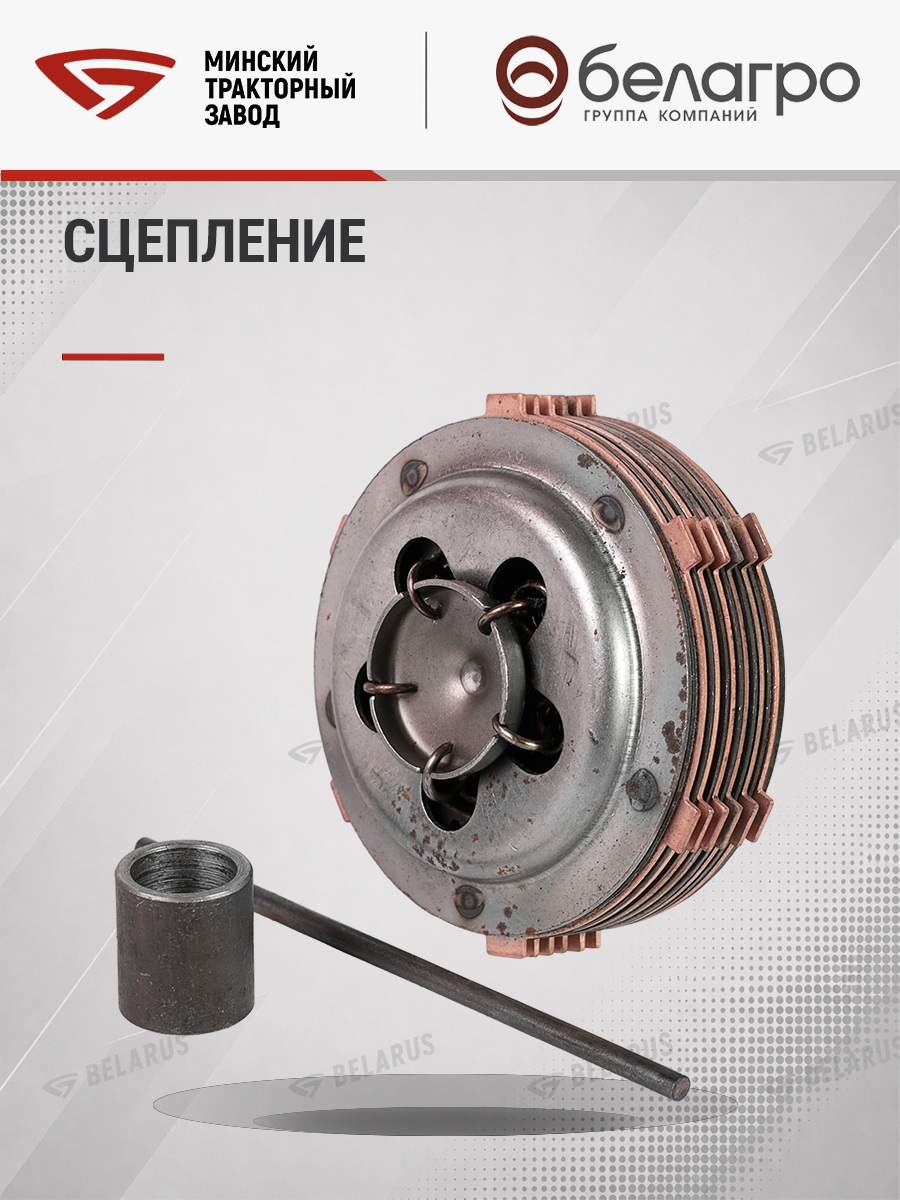

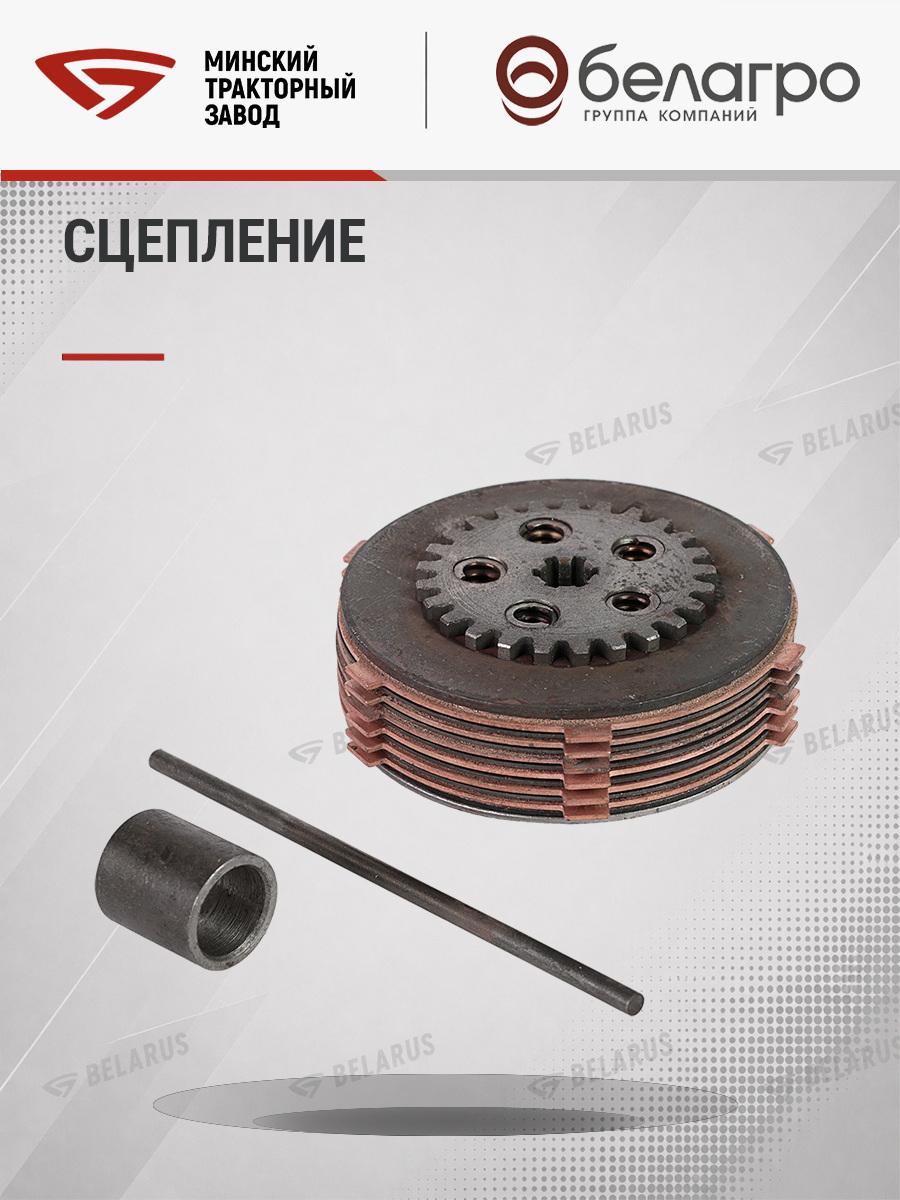

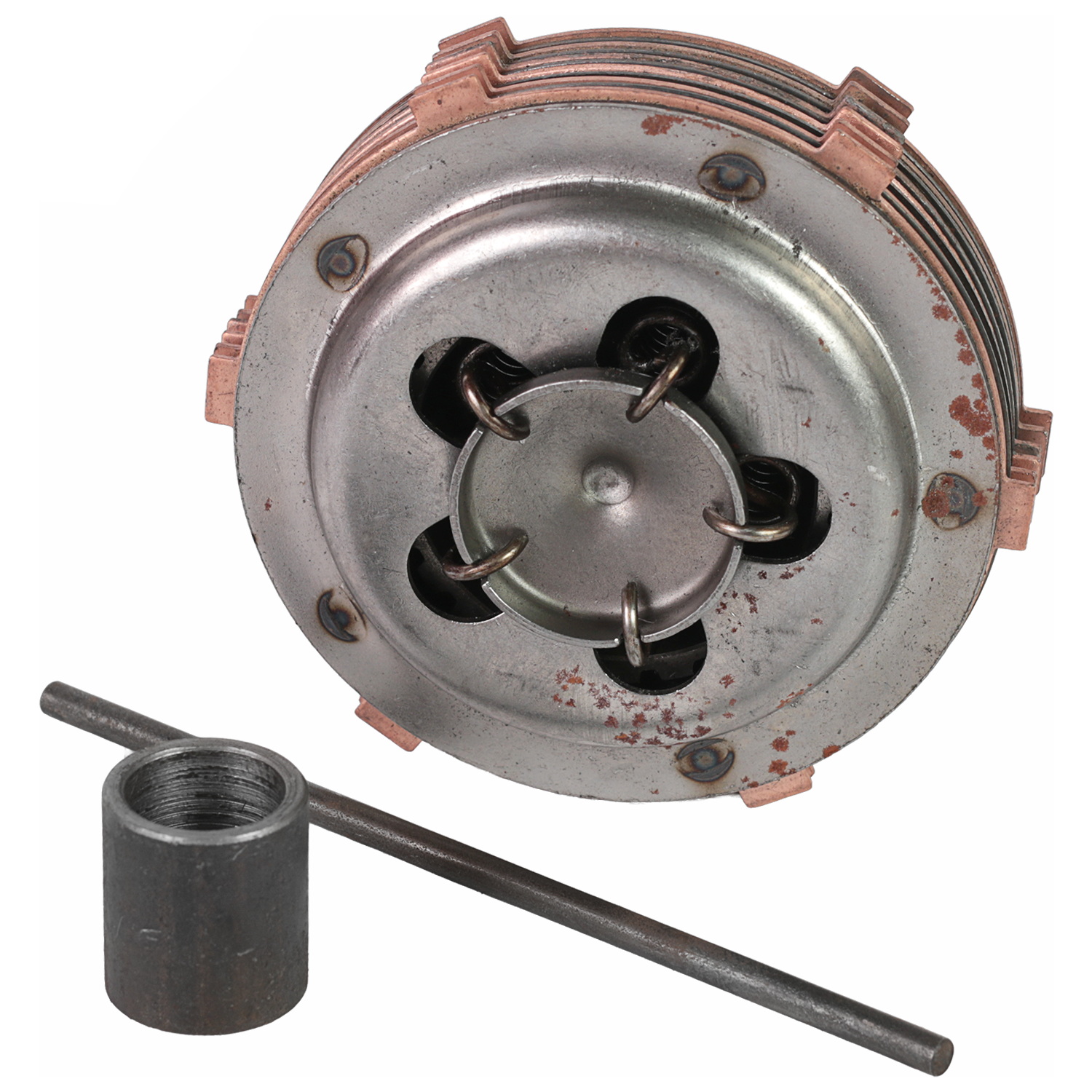

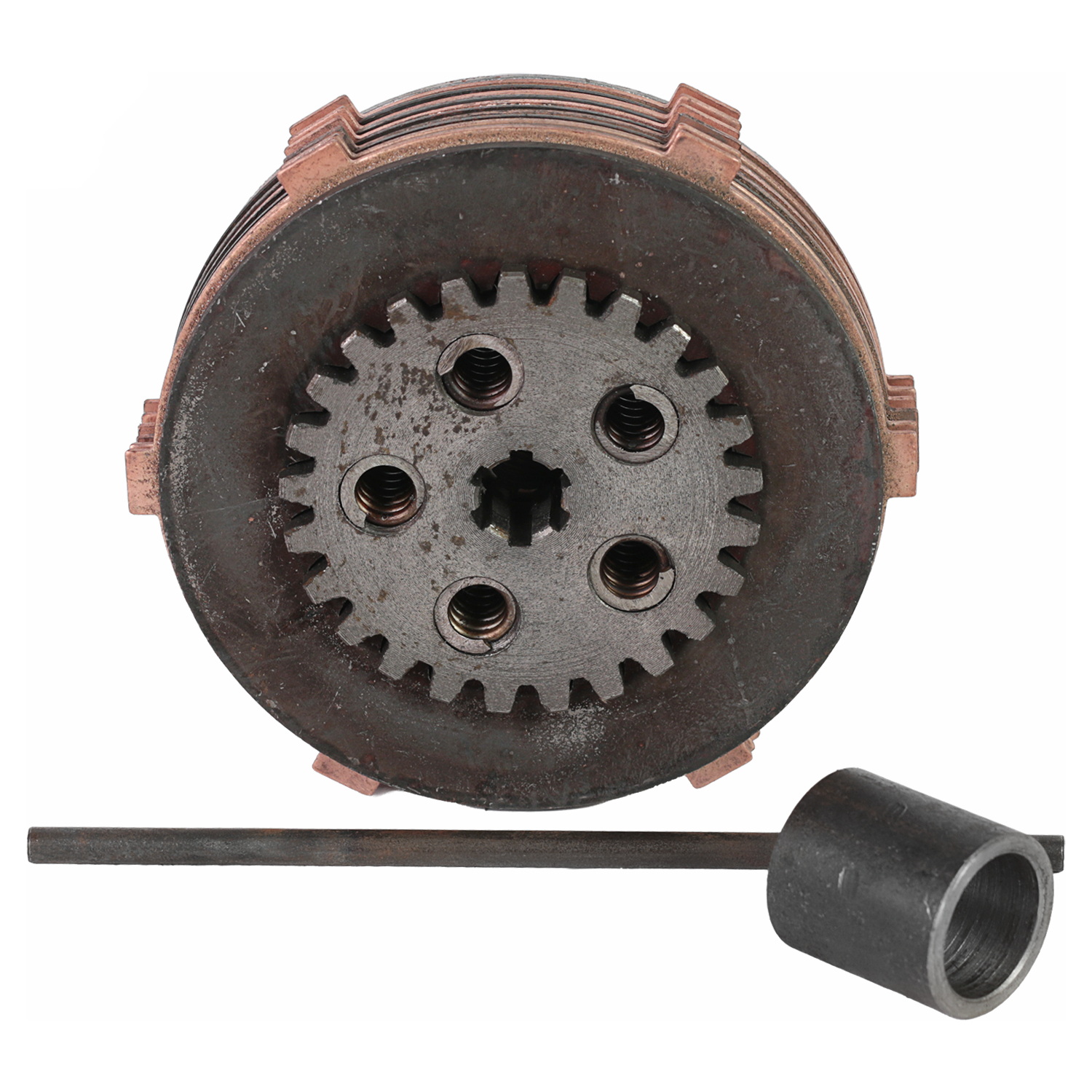

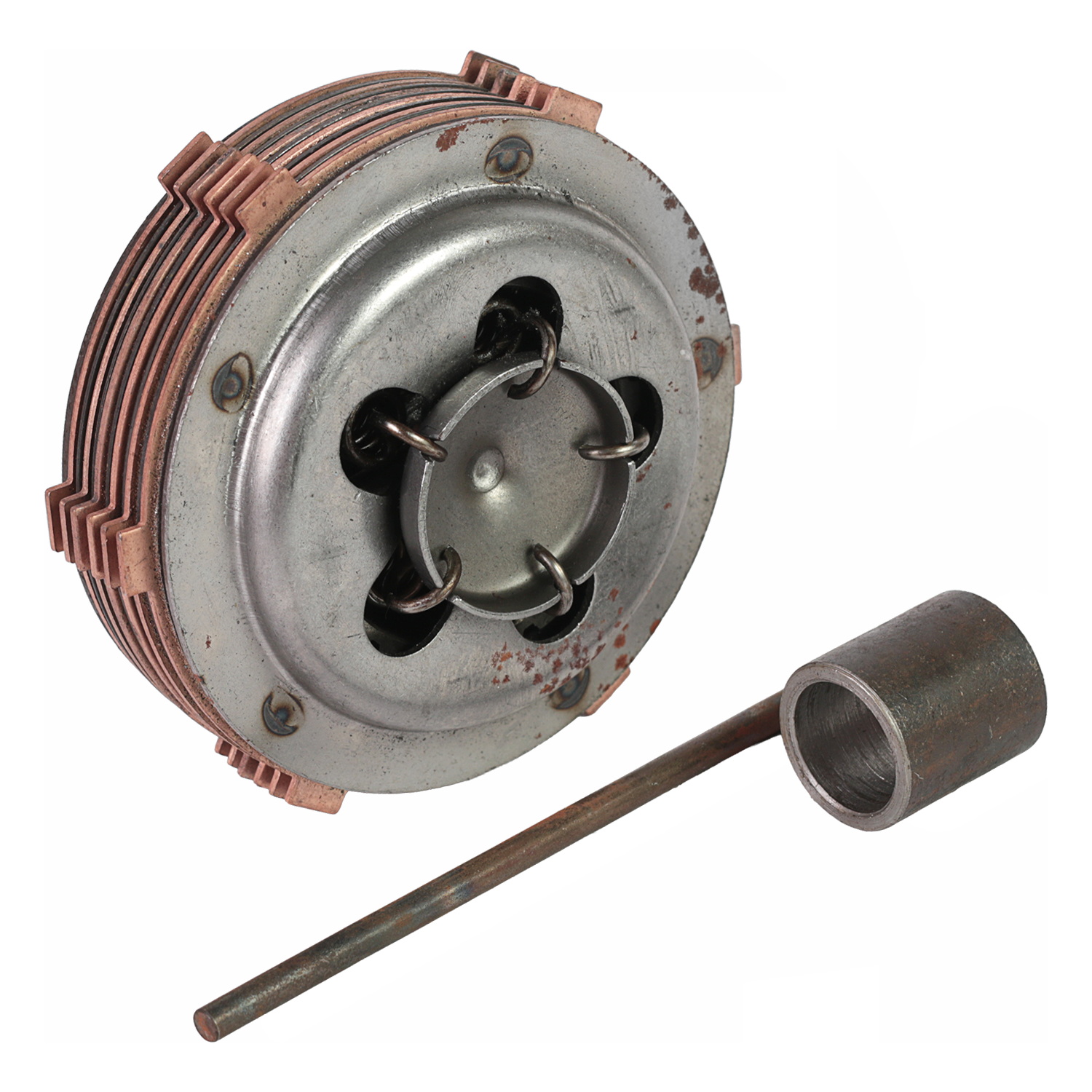

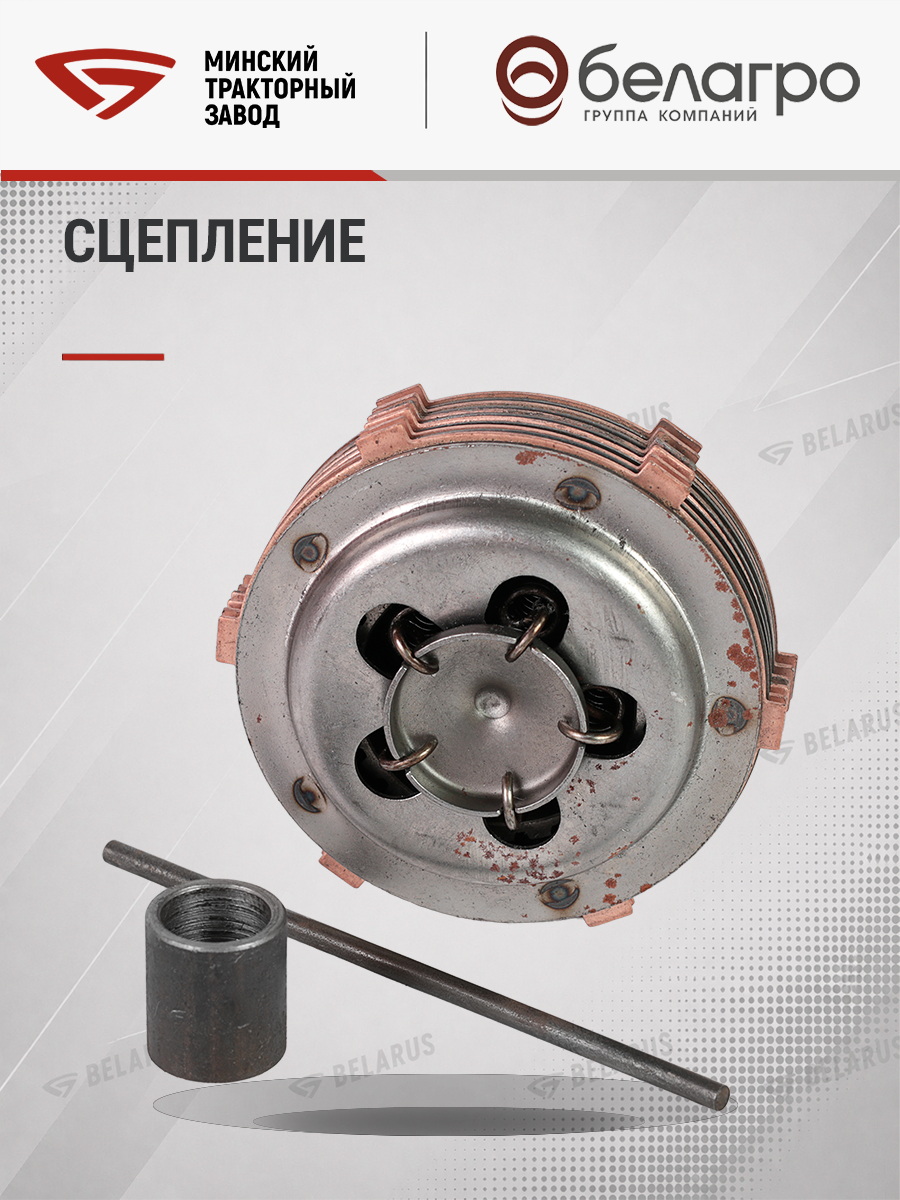

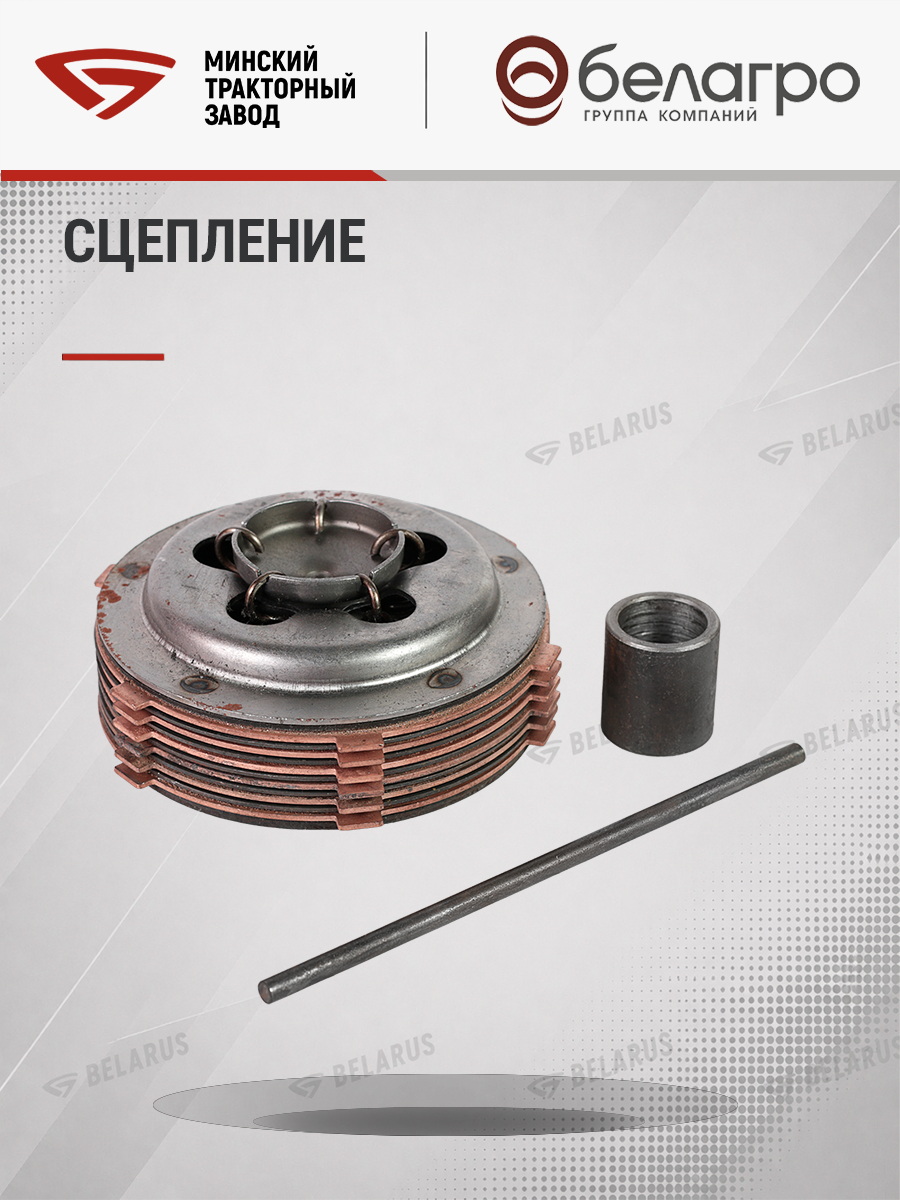

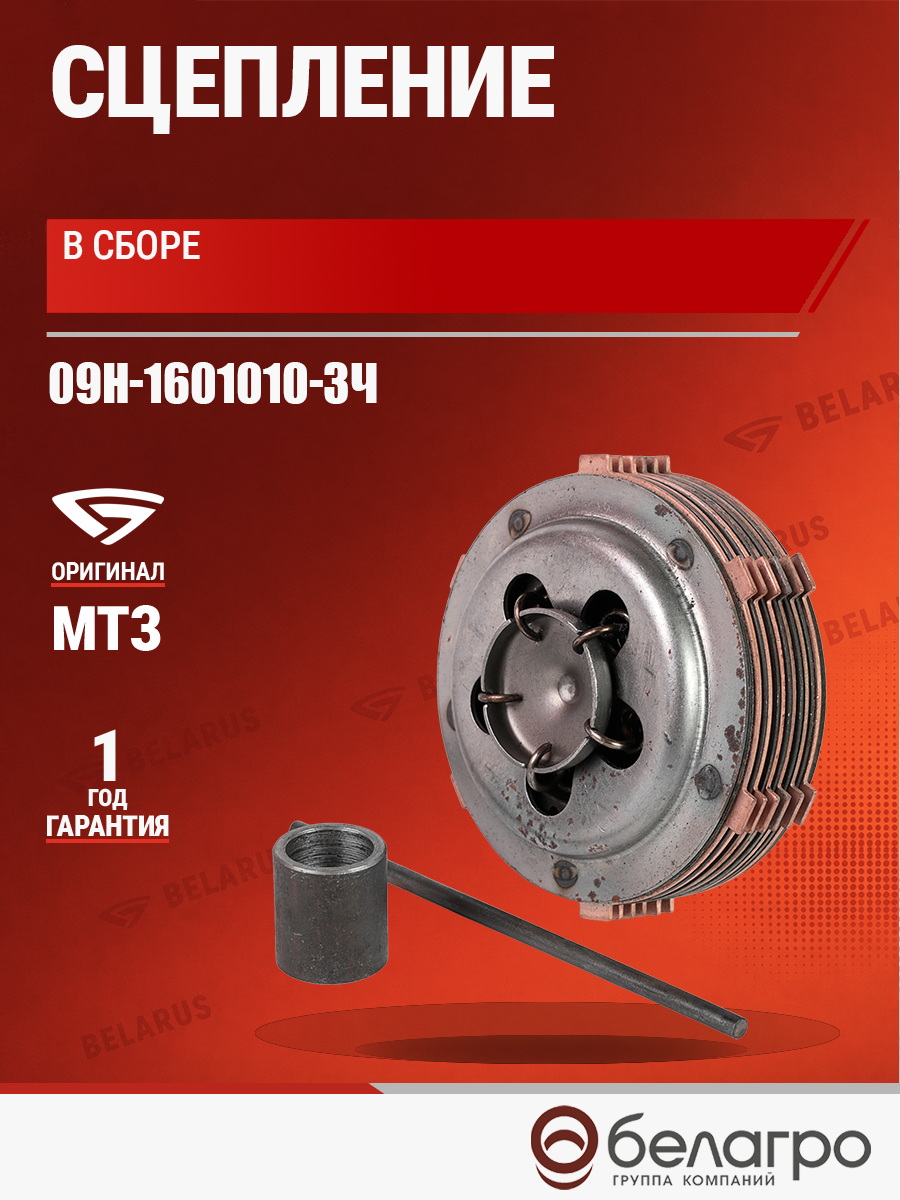

09Н-1601010-ЗЧ Сцепление в сборе

Сцепление мотоблока типа Беларус 09Н-1601010 в сборе. Устанавливается в барабан сцепления 08Н-1601015 Является составляющей частью муфты сцепления Муфта сцепления предназначена для передачи крутящего момента от двигателя к трансмиссии, отсоединения двигателя от силовой передачи, а также плавного и безударного их соединения. На мотоблоке установлена многодисковая фрикционная постоянно замкнутая муфта с ручным управлением, работающая в масле. Муфта сцепления состоит из: 1. Ведущего барабана 08Н-1601015, установленного на выходном конце коленчатого вала двигателя; 2. Ведомого барабана 09Н-16121, установленного на первичном валу 05-1701032 коробки передач; 3. Нажимного диска 09Н-160105; 4. Набора ведущих дисков 05-1601026 и набора ведомых дисков 09Н-16128; 5. Упорного диска 09Н-1601134; 6. Нажимных пружин 3.111-16122 Нажимные пружины 3.111-16122 одним концом ввернуты в ведомый барабан 09Н-16121, а другим концом с отогнутым витком крепятся к нажимному диску 09Н-160105. При этом ведомые 09Н-16128 и ведущие диски 05-1601026 муфты за счет усилия пружин сжимаются, вследствии чего момент от двигателя передается на ведомый барабан 09Н-16121 и через шлицы - на первичный вал 05-1701032 коробки передач. Вес:1,2 кг
