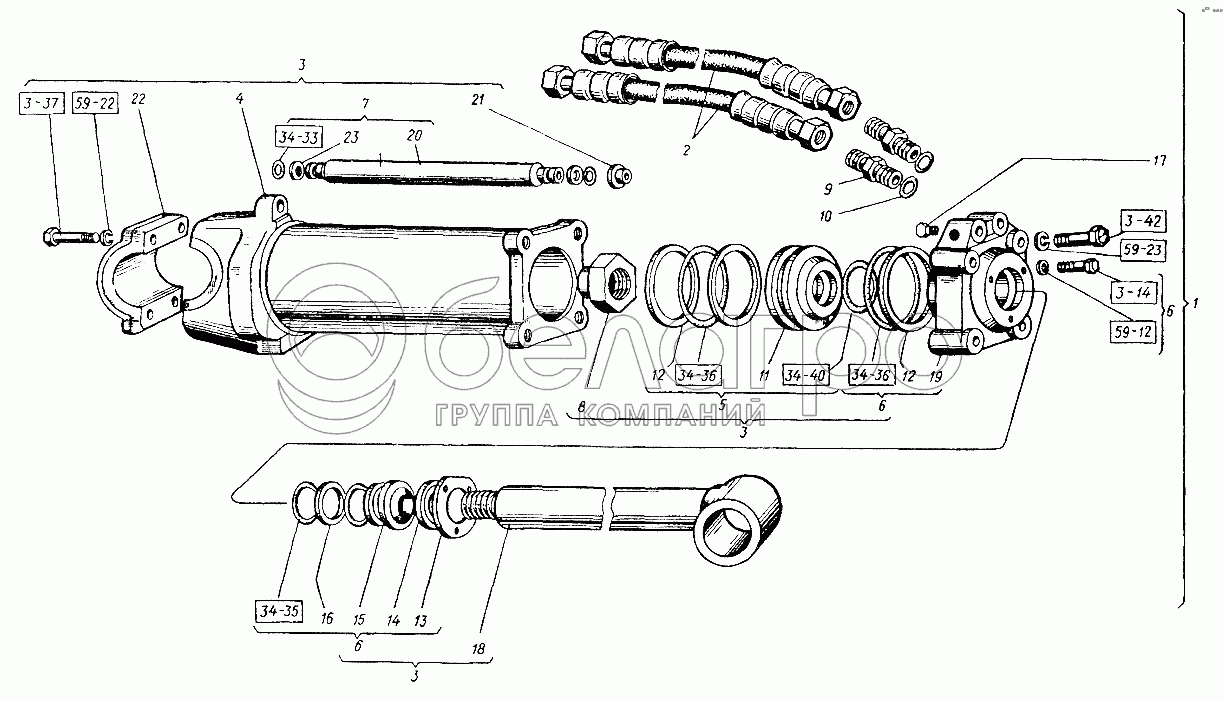

Каталог запасных частей к технике: ХТЗ Т-151К-08. Гидросистема навесного устройства. Цилиндр основной
20.65Г.6402
18.65Г.6402
10.65Г.6402
Н1-60x50.9833
У-55х50.9833
Н2-22х18.9833
Н1-125х0.9833
Н1-125х0.9833
М20х1,5x90.7796
М18x1,5x70.7796
М10x20.7796
1
2
3
3
3
4
5
6
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
|
20.65Г.6402
Шайба (d=20,5, b=S=4,5)
В узле: 38
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18.65Г.6402
Шайба (d=18,3, b=S=4)
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10.65Г.6402
Шайба
В узле: 635
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Н1-60x50.9833
Кольцо (D=49, d=5,8)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
У-55х50.9833
Кольцо (D=48,5, d=3,3)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Н2-22х18.9833
Кольцо (D=17,5, d=2,4)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Н1-125х0.9833
Кольцо (D=112,5, d=5,8)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
М20х1,5x90.7796
Болт (d=20, l=90, L0=46, H=11, S=27)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
М18x1,5x70.7796
Болт (d=18, l=70, L0=42, H=10, S=24)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
М10x20.7796
Болт
В узле: 52
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
151.57.030-1
Цилиндр основной в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
Н.036.85.810
Рукав высокого давления 16, армированный
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
Ц125.250.160.001-1
Гидроцилиндр
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
Ц125.250.160.007-1
Корпус
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
Ц125.250.160.008-11
Поршень
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
Ц125.250.160.010
Крышка передняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
Ц125.250.160.011-1
Маслопровод
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
Ц125.250.160.064-1
Гайка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
151.57.230
Штуцер ввертной
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10
150.59.127
Кольцо Н1-25х20-4 ГОСТ 9833-61
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
700А.34.29.016
Поршень
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12
700А-34.29.018-01
Шайба
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13
700.46.12.021
Крышка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14
700.46.12.022-1
Скребок
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15
700.46.12.023
Манжета
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16
700.46.12.026-0
Шайба
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17
Ц90-1212056-П
Заглушка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18
Ц125.250.160.002-11
Шток
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
19
Ц125.250.160.021-11
Крышка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20
Ц125.250.160.026-1
Маслопровод
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
21
Ц125.250.160.058-1
Клапан
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
22
Ц125.250.160.061-1
Бугель
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
23
Ц125.250.160.071
Шайба защитная
В узле: 2
|
