6Т.65Г.6402
Шайба (d=6,1, b=S=2)
В узле: 2
|
5.65Г.6402
Шайба
В узле: 45
|
3.65Г.6402
Шайба (d=3,1, b=S=0,8)
В узле: 4
|
ПрТ18-8-3,5.288
Лента (l=18, b=8, S=3,5)
В узле: 1
|
010-014-25-2-2.9833
Кольцо
В узле: 7
|
008-012-12-2-2.9833
Кольцо (D=7,7, d=1,2)
В узле: 4
|
004-006-14-2-2.9833
Кольцо (D=3,8, d=1,4)
В узле: 1
|
030-038-46-2-2.9833
Кольцо (D=29,5, d=4,6)
В узле: 2
|
ПрТ8-4.288
Диск (d=8, S=4)
В узле: 1
|
М6.5927
Гайка
В узле: 20
|
М5х16.17473
Винт
В узле: 6
|
М4х 8.17473
Винт (d=4, l=8, L0=8, H=2,8, D=7)
В узле: 30
|
М3х10.17473
Винт (d=3, l=10, L0=10, H=2,1, D=5,5)
В узле: 5
|
М10x25.7796
Болт
В узле: 147
|

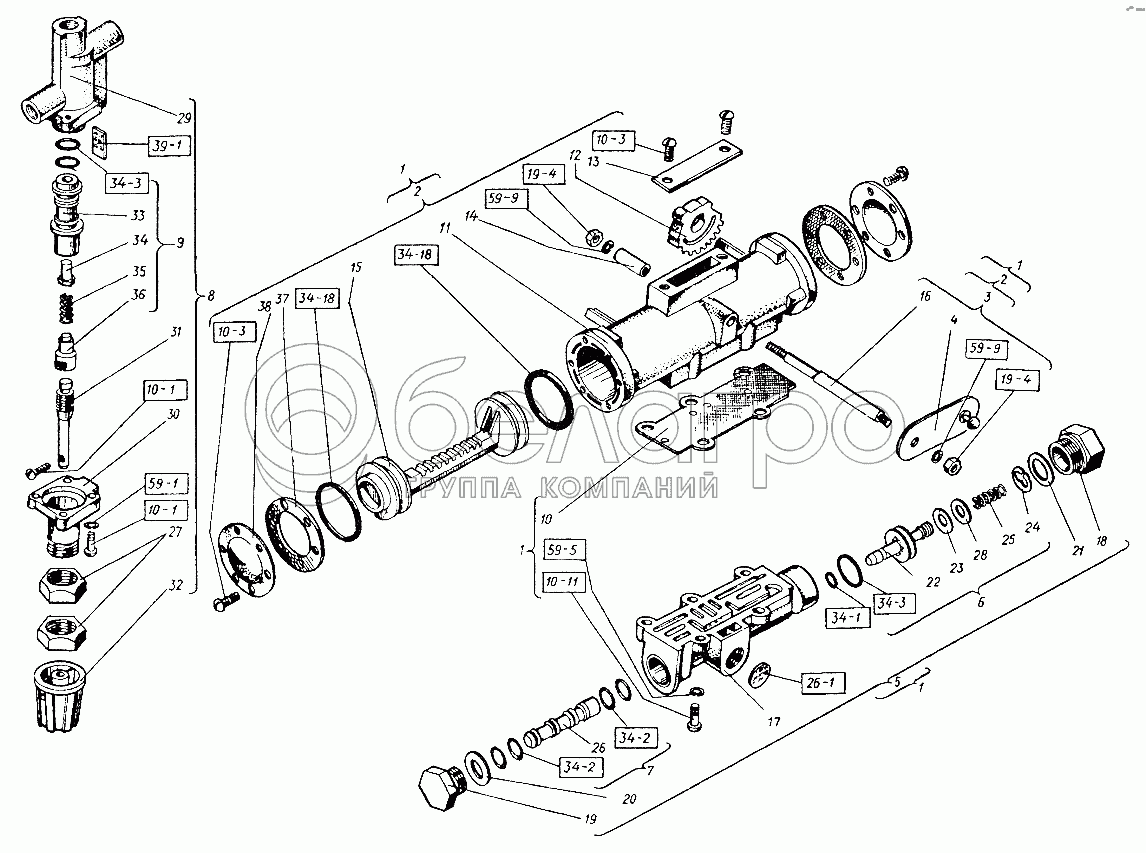

1
440Р520
Пневмоцилиндр
В узле: 1
|
2
440Р520
Пневмоцилиндр
В узле: 1
|
3
440Р520
Пневмоцилиндр
В узле: 1
|
4
440Р520
Пневмоцилиндр
В узле: 1
|
5
440-5205300
Распределитель
В узле: 1
|
6
440-5205310
Клапан
В узле: 1
|
7
440-5205320
Золотник
В узле: 1
|
8
Кр30В-5205010
Кран запорно-регулировочный Кр30В
В узле: 1
|
9
Кр30В-5205020
Золотник
В узле: 1
|
10
440-5205101
Прокладка
В узле: 1
|
11
440-5205201
Корпус
В узле: 1
|
12
440-5205202
Сектор
В узле: 1
|
13
440-5205203
Фланец
В узле: 1
|
14
440-5205207
Втулка
В узле: 1
|
15
440-5205211
Рейка
В узле: 1
|
16
440-5205221
Ось
В узле: 1
|
17
440-5205301
Корпус
В узле: 1
|
18
440-5205302
Штуцер
В узле: 1
|
19
440-5205306
Пробка
В узле: 1
|
20
440-5205307
Прокладка
В узле: 1
|
21
440-5205308
Прокладка
В узле: 1
|
22
440-5205311
Клапан
В узле: 1
|
23
440-5205312
Прокладка
В узле: 1
|
24
440-5205313
Замок
В узле: 1
|
25
440-5205317
Пружина
В узле: 1
|
26
440-5205321
Корпус
В узле: 1
|
27
Кр11-5205013
Гайка
В узле: 2
|
28
Кр11-5205114-01
Шайба
В узле: 1
|
29
Кр30А-5205011
Корпус
В узле: 1
|
30
Кр30А-5205012
Крышка
В узле: 1
|
31
Кр30А-5205013
Вентиль
В узле: 1
|
32
Кр30А-5205016
Маховик
В узле: 1
|
33
Кр30А-5205021
Корпус
В узле: 1
|
34
Кр30А-5205022
Клапан
В узле: 1
|
35
Кр30-5205023
Пружина
В узле: 1
|
36
Кр30-5205024
Пробка
В узле: 1
|
37
440-5205208
Прокладка
В узле: 2
|
38
Сл22-5205605
Крышка
В узле: 2
|
