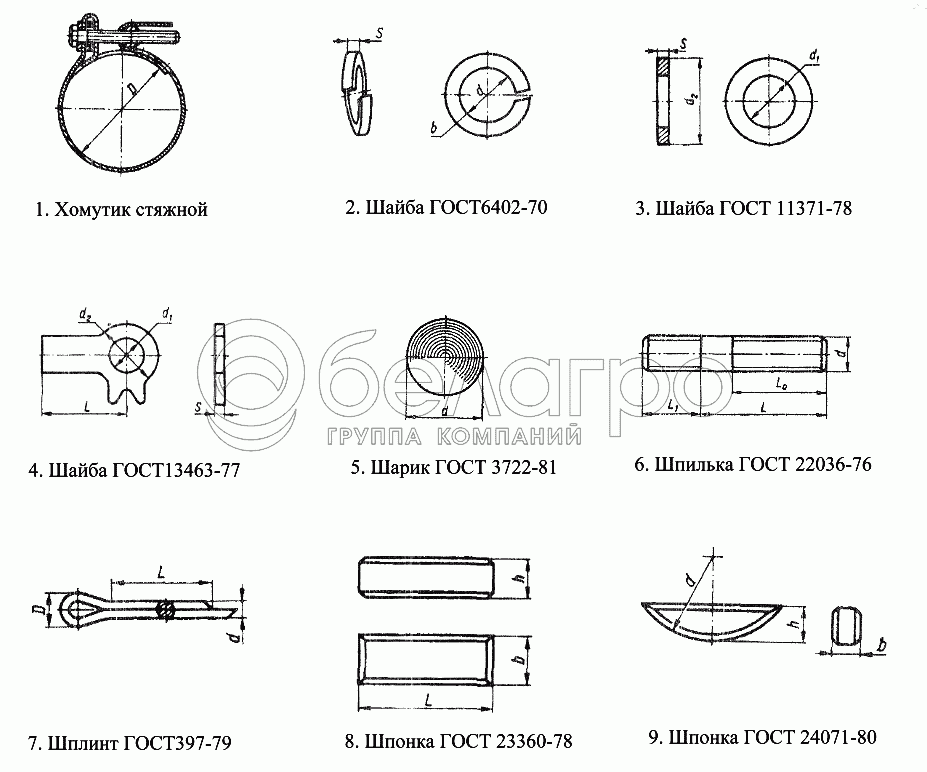

Каталог запасных частей к технике: ХТЗ Т-25Ф. Нормали
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9
|
1
[Хомутик стяжной ХСВА-73 (D=73, d=16)]
Хомутик стяжной ХСВА-73 (D=73, d=16)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Хомутик стяжной ХСВА-26 (D=26)]
Хомутик стяжной ХСВА-26 (D=26)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 16.ОТ.65Г.05 ГОСТ6402-70 (d=16,3, S=5,0, b=5.0)]
Шайба 16.ОТ.65Г.05 ГОСТ6402-70 (d=16,3, S=5,0, b=5.0)
В узле: 11
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 8.65Г.05 (d=8,2, S=2,0, b=2,0]
Шайба 8.65Г.05 (d=8,2, S=2,0, b=2,0
В узле: 159
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 6.65Г.05 ГОСТ6402-70 (d=6,1, S=1,6, b=1,6)]
Шайба 6.65Г.05 ГОСТ6402-70 (d=6,1, S=1,6, b=1,6)
В узле: 97
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 5.65Г.05 ГОСТ6402-70 (d=5,1, S=1,4, b=1,4)]
Шайба 5.65Г.05 ГОСТ6402-70 (d=5,1, S=1,4, b=1,4)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 4.65Г.05 ГОСТ6402-70 (d=4,1, S=1,2, b=1,2)]
Шайба 4.65Г.05 ГОСТ6402-70 (d=4,1, S=1,2, b=1,2)
В узле: 12
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 3.65Г.05 ГОСТ6402-70 (d=3,1, S=0,8, b=0,8)]
Шайба 3.65Г.05 ГОСТ6402-70 (d=3,1, S=0,8, b=0,8)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 18Т.65Г.05 ГОСТ6402-70 (d=18,3, S=5,0, b=5,0)]
Шайба 18Т.65Г.05 ГОСТ6402-70 (d=18,3, S=5,0, b=5,0)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 16Т.65Г.05 ГОСТ6402-70 (d=16.3, S=4,5, b=4,5)]
Шайба 16Т.65Г.05 ГОСТ6402-70 (d=16.3, S=4,5, b=4,5)
В узле: 15
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 16.65Г.05 ГОСТ6402-70 (d=16.3, S=4,0, b=4,0)]
Шайба 16.65Г.05 ГОСТ6402-70 (d=16.3, S=4,0, b=4,0)
В узле: 26
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 14Т.65Г.05 ГОСТ6402-70 (d=14,2, S=4.0, b=4.0)]
Шайба 14Т.65Г.05 ГОСТ6402-70 (d=14,2, S=4.0, b=4.0)
В узле: 20
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 14ОТ.65Г.05 ГОСТ6402-70 (d=14,2, S=4,5, b=4,5)]
Шайба 14ОТ.65Г.05 ГОСТ6402-70 (d=14,2, S=4,5, b=4,5)
В узле: 10
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 14.65Г.05 ГОСТ6402-70 (d=14.2, S=3.5, b=3,5)]
Шайба 14.65Г.05 ГОСТ6402-70 (d=14.2, S=3.5, b=3,5)
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 12Т.65Г.05 ГОСТ6402-70 (d=12,2, S=3,5, b=3,5)]
Шайба 12Т.65Г.05 ГОСТ6402-70 (d=12,2, S=3,5, b=3,5)
В узле: 49
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 12ОТ.65Г.05 ГОСТ6402-70 (d=12,2, S=4,0, b=4.0)]
Шайба 12ОТ.65Г.05 ГОСТ6402-70 (d=12,2, S=4,0, b=4.0)
В узле: 25
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 12.65Г.05 ГОСТ6402-70 (d=12,2, S=4.0, b=4,0)]
Шайба 12.65Г.05 ГОСТ6402-70 (d=12,2, S=4.0, b=4,0)
В узле: 67
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 10Т.65Г.05 ГОСТ6402-70 (d=10,2, S=2,5, b=2,5)]
Шайба 10Т.65Г.05 ГОСТ6402-70 (d=10,2, S=2,5, b=2,5)
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 10.ОТ.65Г.05 ГОСТ6402-70 (d=10,2, S=3.5, b=3,5)]
Шайба 10.ОТ.65Г.05 ГОСТ6402-70 (d=10,2, S=3.5, b=3,5)
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Шайба 10.65Г.05 (d=10,2, S=2,5, b=2,5]
Шайба 10.65Г.05 (d=10,2, S=2,5, b=2,5
В узле: 122
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Шайба С27.01.0115 ГОСТ11371-78 (d1=30,0, d2=50.0, S=4,0)]
Шайба С27.01.0115 ГОСТ11371-78 (d1=30,0, d2=50.0, S=4,0)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Шайба С8.01.0115 ГОСТ11371-78 (d1=9,0, d2=16, S=1,6)]
Шайба С8.01.0115 ГОСТ11371-78 (d1=9,0, d2=16, S=1,6)
В узле: 90
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Шайба С6.01.0115 ГОСТ11371-78 (d1=6.6, d2=12, S=1.6)]
Шайба С6.01.0115 ГОСТ11371-78 (d1=6.6, d2=12, S=1.6)
В узле: 72
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Шайба С24.01.0115 ГОСТ11371-78 (d1=26.0, d2=44, S=4.0)]
Шайба С24.01.0115 ГОСТ11371-78 (d1=26.0, d2=44, S=4.0)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Шайба С16.01.0115 ГОСТ11371-78 (d1=17,5, d2=30,0, S=3.0)]
Шайба С16.01.0115 ГОСТ11371-78 (d1=17,5, d2=30,0, S=3.0)
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Шайба С12.01.0115 ГОСТ11371-78 (d1=13,5, d2=24,0, S=2.5)]
Шайба С12.01.0115 ГОСТ11371-78 (d1=13,5, d2=24,0, S=2.5)
В узле: 20
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Шайба С10.01.0115 ГОСТ11371-78 (d1=11,0, d2=20,0, S=2.0)]
Шайба С10.01.0115 ГОСТ11371-78 (d1=11,0, d2=20,0, S=2.0)
В узле: 26
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Шайба С22.01.0115 ГОСТ11371-78 (d1=24.0, d2=39, S=3.0)]
Шайба С22.01.0115 ГОСТ11371-78 (d1=24.0, d2=39, S=3.0)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
[Шайба 8.04.0115 ГОСТ13463-77 (d1=8,4, d2=14,0, S=1,0, L=20,0)]
Шайба 8.04.0115 ГОСТ13463-77 (d1=8,4, d2=14,0, S=1,0, L=20,0)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
[Шарик 15.081-60 ГОСТ3722-81 (d=15)]
Шарик 15.081-60 ГОСТ3722-81 (d=15)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
[Шарик 7,938-100 ГОСТ3722-81 (d=7)]
Шарик 7,938-100 ГОСТ3722-81 (d=7)
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
[Шпилька М12х32.66.016 ГОСТ22037-76 (d=12, L=32, L0=22, L1=20)]
Шпилька М12х32.66.016 ГОСТ22037-76 (d=12, L=32, L0=22, L1=20)
В узле: 20
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
[Шпилька М12х35.66.013 ГОСТ22036-76 (d=12, L=35, L0=26, L1=20)]
Шпилька М12х35.66.013 ГОСТ22036-76 (d=12, L=35, L0=26, L1=20)
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
[Шпилька М10х35.66.016 ГОСТ22037-76 (d=10, L=35, L0=26, L1=16)]
Шпилька М10х35.66.016 ГОСТ22037-76 (d=10, L=35, L0=26, L1=16)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
[Шпилька М10x2чx25.66.013 ГОСТ22036-76 (d=10, L=25, L0=18, L1=16)]
Шпилька М10x2чx25.66.013 ГОСТ22036-76 (d=10, L=25, L0=18, L1=16)
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 2x12.016 ГОСТ397-79 (d=1,6, D=3,6, L=12)]
Шплинт 2x12.016 ГОСТ397-79 (d=1,6, D=3,6, L=12)
В узле: 15
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 5x50.016 (d=4,4, D=9,5, L=50)]
Шплинт 5x50.016 (d=4,4, D=9,5, L=50)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 5x45.016 (d=4,4, D=9,5, L=45)]
Шплинт 5x45.016 (d=4,4, D=9,5, L=45)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 5x30.016 (d=4,4, D=9,5, L=30)]
Шплинт 5x30.016 (d=4,4, D=9,5, L=30)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 4x50.016 (d=3,5, D=7.55, L=50)]
Шплинт 4x50.016 (d=3,5, D=7.55, L=50)
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 4x40.016 (d=3,5, D=7,55, L=40)]
Шплинт 4x40.016 (d=3,5, D=7,55, L=40)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 4x32.016 (d=3,5, D=7,55, L=32)]
Шплинт 4x32.016 (d=3,5, D=7,55, L=32)
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 4x25.016 ГОСТ397-79 (d=3,5, D=7,55, L=25)]
Шплинт 4x25.016 ГОСТ397-79 (d=3,5, D=7,55, L=25)
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 4x20.016 ГОСТ397-79 (d=3,5, D=7,55, L=20)]
Шплинт 4x20.016 ГОСТ397-79 (d=3,5, D=7,55, L=20)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 3,2x25.016 ГОСТ397-79 (d=2,7, D=5,95, L=25)]
Шплинт 3,2x25.016 ГОСТ397-79 (d=2,7, D=5,95, L=25)
В узле: 12
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 3,2x20.016 ГОСТ397-79 (d=2,7, D=5,95, L=20)]
Шплинт 3,2x20.016 ГОСТ397-79 (d=2,7, D=5,95, L=20)
В узле: 23
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 2.5x16.016 ГОСТ397-79 (d=2, D=4,5, L=16)]
Шплинт 2.5x16.016 ГОСТ397-79 (d=2, D=4,5, L=16)
В узле: 20
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
[Шплинт 1,6x12.016 ГОСТ397-79 (d=1,3, D=2,8, L=12)]
Шплинт 1,6x12.016 ГОСТ397-79 (d=1,3, D=2,8, L=12)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
[Шпонка 2-6x6x32 ГОСТ23360-70 (b=6, h=6, L=32)]
Шпонка 2-6x6x32 ГОСТ23360-70 (b=6, h=6, L=32)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
[Шпонка 5x9 ГОСТ24071-80 (b=5, h=9, d=22)]
Шпонка 5x9 ГОСТ24071-80 (b=5, h=9, d=22)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
[Шпонка 6x10 ГОСТ24071-80 (b=6, h=10, d=25)]
Шпонка 6x10 ГОСТ24071-80 (b=6, h=10, d=25)
В узле: 3
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
