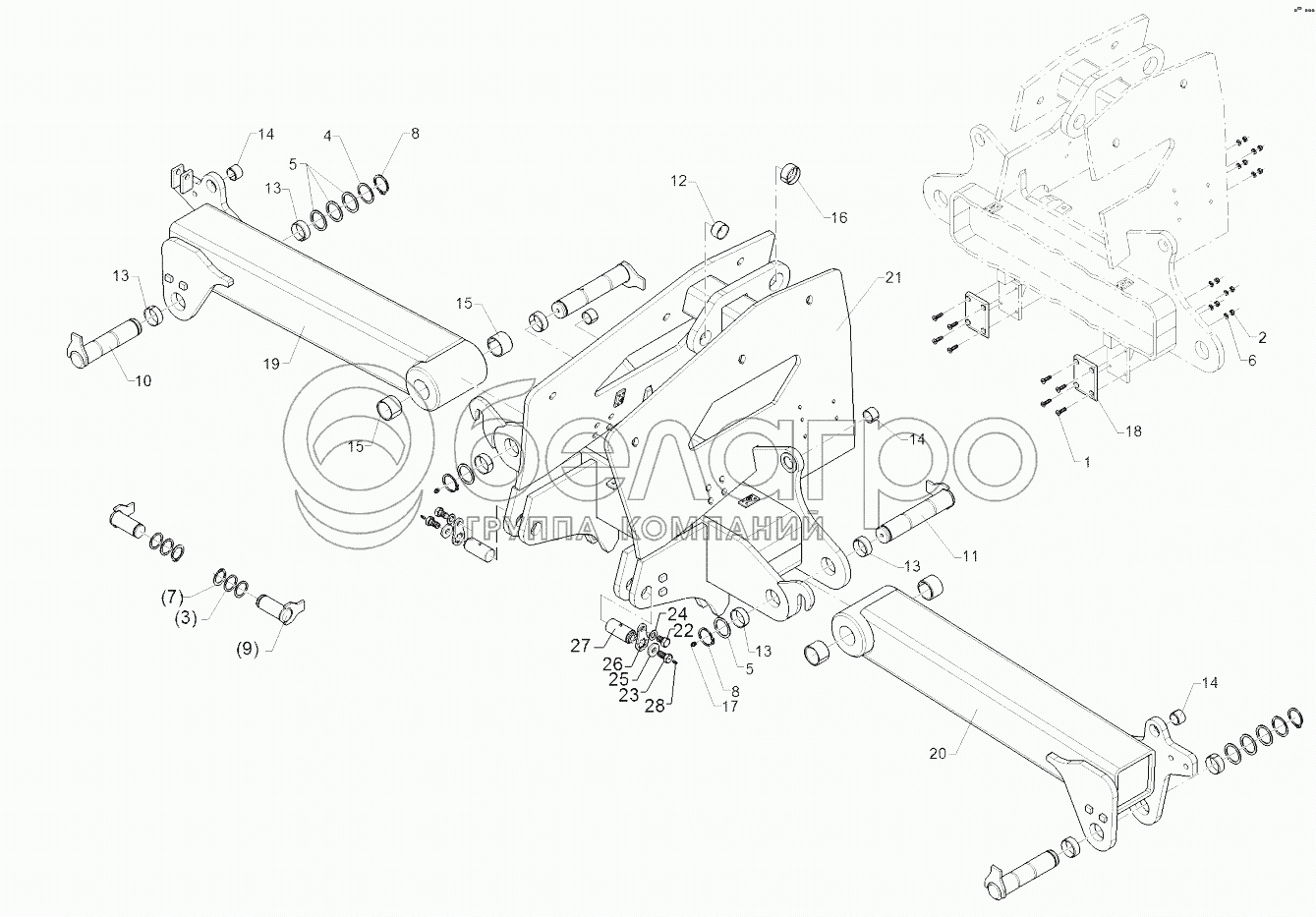

Каталог запасных частей к технике: Lemken Heliodor 9/600KA. 61210192 Basic frame
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
13
13
13
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Количество деталей в узле | Фото | Ссылка на товар | Наличие | Цена | К покупке | |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 301 6104 | Countersunk bolt | 16 | --- | Под заказ | Нет на складе | |||
| 2 | 303 0932 | Selflocking nut | 16 | --- | Под заказ | Нет на складе | |||
| 3 | 305 2100 | Shim | 4 | --- | Под заказ | Нет на складе | |||
| 4 | 305 2150 | Shim | 2 | --- | Под заказ | Нет на складе | |||
| 5 | 305 2255 | Supporting washer | 8 | --- | Под заказ | Нет на складе | |||
| 6 | 305 8694 | Washer | 16 | --- | Под заказ | Нет на складе | |||
| 7 | 305 8875 | Securing ring | 2 | --- | Под заказ | Нет на складе | |||
| 8 | 305 8877 | Securing ring | 4 | --- | Под заказ | Нет на складе | |||
| 9 | 313 4056 | Pin with stop | 2 | --- | Под заказ | Нет на складе | |||
| 10 | 313 5035 | Pin with stop | 2 | --- | Под заказ | Нет на складе | |||
| 11 | 313 5037 | Pin with stop | 2 | --- | Под заказ | Нет на складе | |||
| 12 | 317 2009 | Expansion bush | 18 | --- | Под заказ | Нет на складе | |||
| 13 | 317 2024 | Expansion bush | 8 | --- | Под заказ | Нет на складе | |||
| 14 | 317 3417 | Expansion bush | 4 | --- | Под заказ | Нет на складе | |||
| 15 | 317 3434 | Expansion bush | 4 | --- | Под заказ | Нет на складе | |||
| 16 | 31710182 | Expansion bush | 1 | --- | Под заказ | Нет на складе | |||
| 17 | 323 6348 | Grease nipple | 2 | --- | Под заказ | Нет на складе | |||
| 18 | 349 8121 | Plate | 4 | --- | Под заказ | Нет на складе | |||
| 19 | 41210170 | Lateral section | 1 | --- | Под заказ | Нет на складе | |||
| 20 | 41210171 | Lateral section | 1 | --- | Под заказ | Нет на складе | |||
| 21 | 41210192 | Center section | 1 | --- | Под заказ | Нет на складе | |||
| 22 | 30110290 | Hexagon bolt | 2 | --- | Под заказ | Нет на складе | |||
| 23 | 30110588 | Hexagon bolt | 2 | --- | Под заказ | Нет на складе | |||
| 24 | 305 6141 | Washer | 2 | --- | Под заказ | Нет на складе | |||
| 25 | 305 6161 | Washer | 2 | --- | Под заказ | Нет на складе | |||
| 26 | 30510275 | Locking | 2 | --- | Под заказ | Нет на складе | |||
| 27 | 31310154 | Pin | 2 | --- | Под заказ | Нет на складе | |||
| 28 | 323 6345 | Grease nipple | 2 | --- | Под заказ | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
