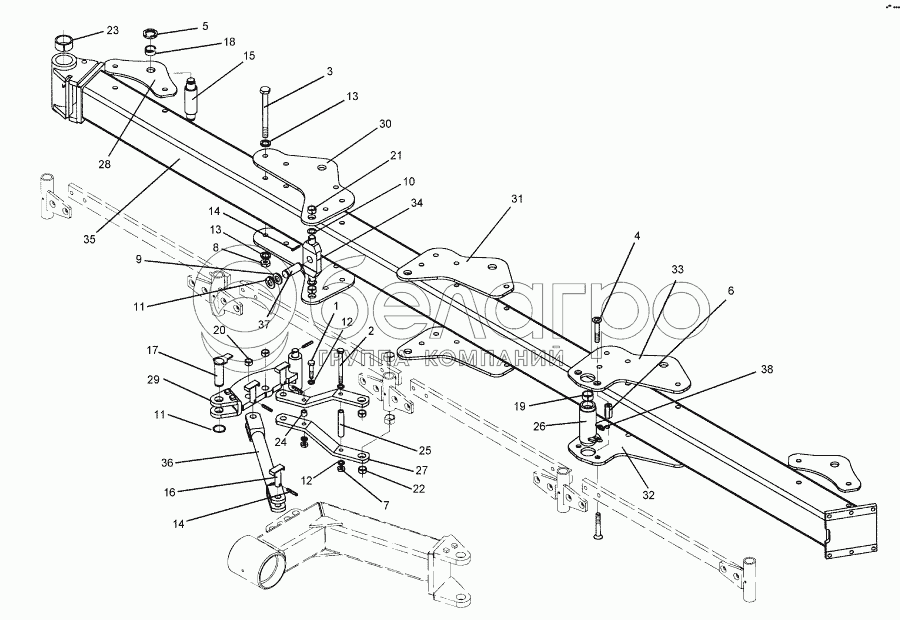

Каталог запасных частей к технике: Lemken Vari-Diamant 10. Basic frame VariDiamant 10 8-100
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Количество деталей в узле | Фото | Ссылка на товар | Наличие | Цена | К покупке | |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 301 3903 | Bolt | 1 | --- | Под заказ | Нет на складе | |||
| 2 | 301 4137 | Bolt | 1 | --- | Под заказ | Нет на складе | |||
| 3 | 301 4542 | Bolt | 23 | --- | Под заказ | Нет на складе | |||
| 4 | 301 6152 | Countersunk bolt | 4 | --- | Под заказ | Нет на складе | |||
| 5 | 303 0338 | Grooved nut | 16 | --- | Под заказ | Нет на складе | |||
| 6 | 303 0975 | Nut | 2 | --- | Под заказ | Нет на складе | |||
| 7 | 303 0976 | Nut | 2 | --- | Под заказ | Нет на складе | |||
| 8 | 303 0977 | Nut | 23 | --- | Под заказ | Нет на складе | |||
| 9 | 305 2247 | Supporting washer | 2 | --- | Под заказ | Нет на складе | |||
| 10 | 305 6283 | Washer | 2 | --- | Под заказ | Нет на складе | |||
| 11 | 305 8873 | Securing ring | 3 | --- | Под заказ | Нет на складе | |||
| 12 | 305 9887 | Spring ring | 4 | --- | Под заказ | Нет на складе | |||
| 13 | 305 9888 | Spring ring | 46 | --- | Под заказ | Нет на складе | |||
| 14 | 309 6072 | Expansion bush | 7 | --- | Под заказ | Нет на складе | |||
| 15 | 313 5570 | Pin | 8 | --- | Под заказ | Нет на складе | |||
| 16 | 313 8053 | Pin with stop | 3 | --- | Под заказ | Нет на складе | |||
| 17 | 313 8120 | Pin with stop | 1 | --- | Под заказ | Нет на складе | |||
| 18 | 317 2000 | Bush | 16 | --- | Под заказ | Нет на складе | |||
| 19 | 317 2005 | Expansion bush | 2 | --- | Под заказ | Нет на складе | |||
| 20 | 317 3345 | Expansion bush | 2 | --- | Под заказ | Нет на складе | |||
| 21 | 317 3348 | Expansion bush | 4 | --- | Под заказ | Нет на складе | |||
| 22 | 317 3337 | Expansion bush | 2 | --- | Под заказ | Нет на складе | |||
| 23 | 317 3393 | Expansion bush | 2 | --- | Под заказ | Нет на складе | |||
| 24 | 317 6801 | Tube | 1 | --- | Под заказ | Нет на складе | |||
| 25 | 317 6866 | Tube | 1 | --- | Под заказ | Нет на складе | |||
| 26 | 402 1271 | Bearing tube | 1 | --- | Под заказ | Нет на складе | |||
| 27 | 402 1752 | Rod | 1 | --- | Под заказ | Нет на складе | |||
| 28 | 402 2941 | Bearing plate | 10 | --- | Под заказ | Нет на складе | |||
| 29 | 405 0310 | Rocker arm | 1 | --- | Под заказ | Нет на складе | |||
| 30 | 405 1201 | Bearing plate | 2 | --- | Под заказ | Нет на складе | |||
| 31 | 405 1202 | Bearing plate | 2 | --- | Под заказ | Нет на складе | |||
| 32 | 405 1204 | Bearing plate | 1 | --- | Под заказ | Нет на складе | |||
| 33 | 405 1205 | Bearing plate | 1 | --- | Под заказ | Нет на складе | |||
| 34 | 405 1301 | Cross union | 1 | --- | Под заказ | Нет на складе | |||
| 35 | 405 7408 | Basic frame | 1 | --- | Под заказ | Нет на складе | |||
| 36 | 450 7163 | Rod | 1 | --- | Под заказ | Нет на складе | |||
| 37 | 313 7785 | Pin | 1 | --- | Под заказ | Нет на складе | |||
| 38 | 323 6348 | Grease nipple | 1 | --- | Под заказ | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
