Предохранительный клапан
Предохранительный клапан
В узле: 1
|
Обратный клапан
Обратный клапан
В узле: 1
|
Гидрозамок
Гидрозамок
В узле: 1
|

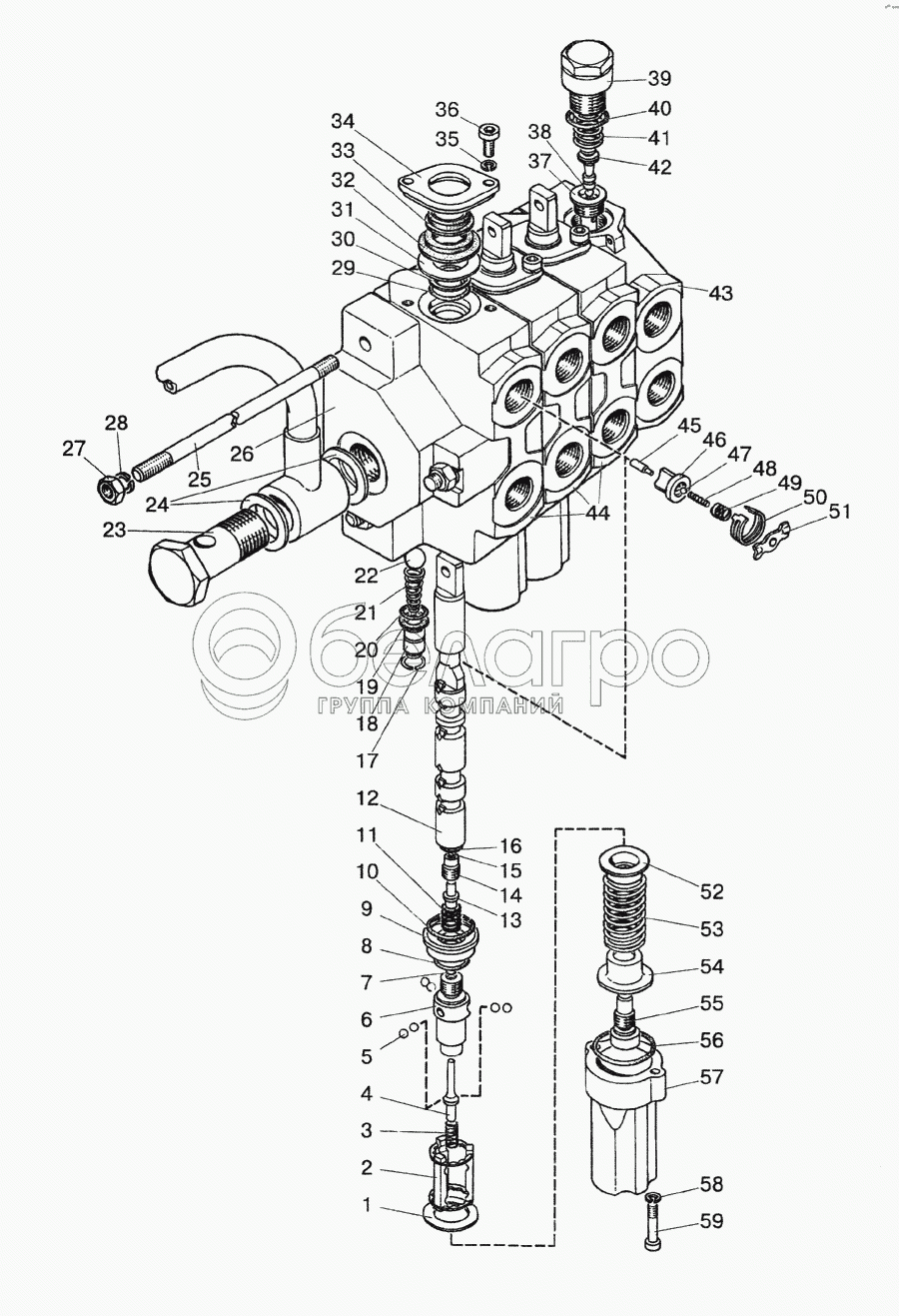

1
Шайба
Шайба
В узле: 3
|
2
Обойма
Обойма
В узле: 3
|
3
Пружина фиксатора
Пружина фиксатора
В узле: 3
|
4
Фиксатор
Фиксатор
В узле: 3
|
5
Шарик фиксатора
Шарик фиксатора
В узле: 18
|
6
Корпус мехаизма возврата
Корпус мехаизма возврата
В узле: 3
|
7
Кольцо уплотнительное
Кольцо уплотнительное
В узле: 3
|
8
Кольцо уплотнительное
Кольцо уплотнительное
В узле: 3
|
9
Направляющая
Направляющая
В узле: 3
|
10
Кольцо уплотнительное
Кольцо уплотнительное
В узле: 3
|
11
Пружина толкателя
Пружина толкателя
В узле: 3
|
12
Золотник
Золотник
В узле: 3
|
13
Толкатель
Толкатель
В узле: 3
|
14
Седло толкателя
Седло толкателя
В узле: 3
|
15
Шарик
Шарик
В узле: 3
|
16
Кольцо уплотнительное
Кольцо уплотнительное
В узле: 3
|
17
Кольцо стопорное
Кольцо стопорное
В узле: 3
|
18
Седло обратного клапана
Седло обратного клапана
В узле: 3
|
19
Шайба защитная
Шайба защитная
В узле: 3
|
20
Кольцо уплотнительное
Кольцо уплотнительное
В узле: 3
|
21
Пружина обратного клапана
Пружина обратного клапана
В узле: 3
|
22
Шарик обратного клапана
Шарик обратного клапана
В узле: 3
|
23
Болт
Болт
В узле: 1
|
24
Прокладка
Прокладка
В узле: 2
|
25
Шпилька
Шпилька
В узле: 3
|
26
Корпус сливной (выходной секции)
Корпус сливной (выходной секции)
В узле: 1
|
27
Гайка
Гайка
В узле: 3
|
28
Шайба
Шайба
В узле: 3
|
29
Кольцо уплотнительное
Кольцо уплотнительное
В узле: 3
|
30
Шайба защитная
Шайба защитная
В узле: 3
|
31
Шайба
Шайба
В узле: 3
|
32
Уплотнение
Уплотнение
В узле: 3
|
33
Пыльник
Пыльник
В узле: 3
|
34
Крышка
Крышка
В узле: 3
|
35
Шайба
Шайба
В узле: 6
|
36
Болт
Болт
В узле: 6
|
37
Седло предохранительного клапана
Седло предохранительного клапана
В узле: 1
|
38
Шарик предохранительного клапана
Шарик предохранительного клапана
В узле: 1
|
39
Пробка предохранительного клапана
Пробка предохранительного клапана
В узле: 1
|
40
Кольцо уплотнительное
Кольцо уплотнительное
В узле: 1
|
41
Пружина предохранительного клапана
Пружина предохранительного клапана
В узле: 1
|
42
Клапан предохранительный
Клапан предохранительный
В узле: 1
|
43
Корпус входной секции
Корпус входной секции
В узле: 1
|
44
Корпус рабочей секции
Корпус рабочей секции
В узле: 3
|
45
Толкатель
Толкатель
В узле: 3
|
46
Седло гидрозамка
Седло гидрозамка
В узле: 3
|
47
Шарик
Шарик
В узле: 3
|
48
Пружина
Пружина
В узле: 3
|
49
Пружина гидрозамка
Пружина гидрозамка
В узле: 3
|
50
Обойма фиксатора
Обойма фиксатора
В узле: 3
|
51
Фиксатор
Фиксатор
В узле: 3
|
52
Стакан
Стакан
В узле: 3
|
53
Пружина
Пружина
В узле: 3
|
54
Стакан
Стакан
В узле: 3
|
55
Пробка
Пробка
В узле: 3
|
56
Уплотнение
Уплотнение
В узле: 3
|
57
Колпак
Колпак
В узле: 3
|
58
Шайба
Шайба
В узле: 6
|
59
Болт
Болт
В узле: 6
|
