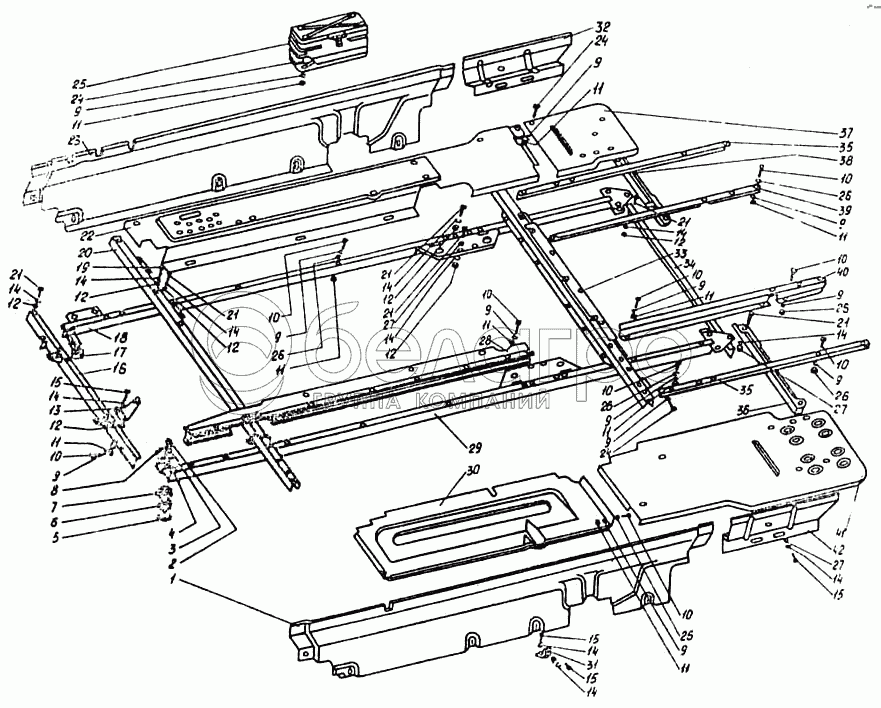

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Обшивка трактора. Основание и опора
1
2
3
4
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
16
17
18
19
20
21
21
21
21
21
21
22
23
24
24
24
25
25
26
26
26
26
26
28
29
30
31
32
33
34
35
37
39
41
42
|
88.47.066-3
Основание
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
88.47.187-3
Лист боковом задний левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
Гайка М16х1.5.8 ГОСТ 5915-70
Гайка М16х1.5.8 ГОСТ 5915-70
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
Шайба 16.01 ГОСТ 11371-78
Шайба 16.01 ГОСТ 11371-78
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
К77.47.089
Подушка верхняя
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
К77.47.090
Подушка нижняя
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
85.47.237
Обойма подушки
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
Шплинт 4х36-001 ГОСТ 397-79
Шплинт 4х36-001 ГОСТ 397-79
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
Шайба 1065Г05 ГОСТ 6402-70
Шайба 1065Г05 ГОСТ 6402-70
В узле: 38
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10
Болт М10.6gх25.88.35.016 ГОСТ 7796-70
Болт М10.6gх25.88.35.016 ГОСТ 7796-70
В узле: 12
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
Гайка М10.6.016 ГОСТ 5915-70
Гайка М10.6.016 ГОСТ 5915-70
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12
Гайка М12.6.016 ГОСТ 5915-70
Гайка М12.6.016 ГОСТ 5915-70
В узле: 22
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13
88.47.321
Кронштейн основания управления
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14
Шайба 1265Г05 ГОСТ 6402-70
Шайба 1265Г05 ГОСТ 6402-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15
Болт М12.6gх25-88.35.016 ГОСТ 7796-70
Болт М12.6gх25-88.35.016 ГОСТ 7796-70
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16
88.47.045
Угольник передний
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17
К77.47.355
Обойма правая передняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18
88.47.037
Угольник правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
19
Болт М12.6gх70.88.35.016 ГОСТ 7796-70
Болт М12.6gх70.88.35.016 ГОСТ 7796-70
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20
88.47.079-4
Балка поперечная передняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
21
Болт М12.6gх30.88.35.016 ГОСТ 7796-70
Болт М12.6gх30.88.35.016 ГОСТ 7796-70
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
22
88.47.232-2
Крыло правое
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
23
88.47.186-3
Лист боковой задний правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24
Болт М10.6gх20.88.35.016 ГОСТ 7796-70
Болт М10.6gх20.88.35.016 ГОСТ 7796-70
В узле: 25
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25
88.47.065
Ящик для инструмента
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
26
Шайба 10.01 ГОСТ 11371-78
Шайба 10.01 ГОСТ 11371-78
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
28
88.47.021-2
Опора в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
29
88.47.038
Угольник левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30
88.47.236-1
Поддон бака
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31
88.47.317
Кронштейн нижних листов
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
32
88.47.319
Закрылок правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
33
88.47.042
Балка поперечная задняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
34
88.47.283
Угольник задний
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
35
88.47.239-2
Угольник
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
36
88.47.238-1
Кронштейн левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37
88.47.284-1
Подкрылок
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
39
88.47.281
Кронштейн правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41
88.47.233-3
Крыло левое
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42
88.47.320
Закрылок левый
В узле: 1
|
