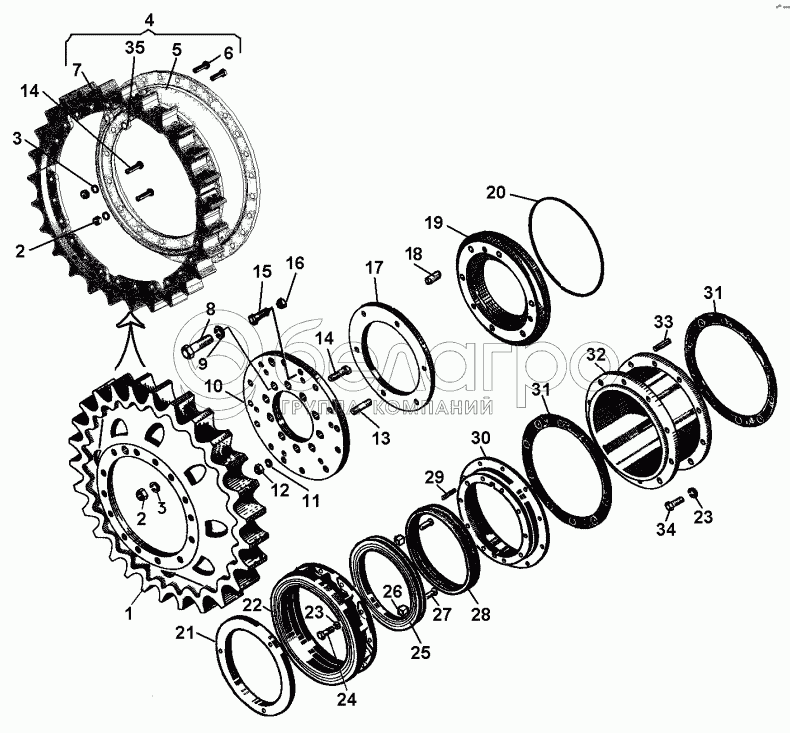

Каталог запасных частей к технике: ЧТЗ Т-10М. Детали бортового редуктора (ведущее колесо, лабиринтное уплотнение, проставка)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Количество деталей в узле | Фото | Ссылка на товар | Наличие | Цена | К покупке | |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 50-19-160-1 | Венец ведущего колеса | 1 | --- | Под заказ | Нет на складе | |||
| 2 | 700-30-2318 | Гайка | 14 | --- | Под заказ | Нет на складе | |||
| 3 | Шайба20.ОТ.65Г.09 | Шайба 20.ОТ.65Г.09 | 14 | --- | Под заказ | Нет на складе | |||
| 4 | 50-19-182СП | Колесо ведущее | 1 | --- | Под заказ | Нет на складе | |||
| 5 | 50-19-200 | Ступица | 1 | --- | Под заказ | Нет на складе | |||
| 6 | БолтМ20x1,5x62 | Болт | 27 | --- | Под заказ | Нет на складе | |||
| 7 | 50-19-201 | Сегмент | 9 | --- | Под заказ | Нет на складе | |||
| 8 | 700-28-2379 | Болт | 10 | --- | Под заказ | Нет на складе | |||
| 9 | Шайба27Т.65Г.09 | Шайба 27Т.65Г.09 | 10 | --- | Под заказ | Нет на складе | |||
| 10 | 50-19-158 | Фланец | 1 | --- | Под заказ | Нет на складе | |||
| 11 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | 26 | --- | Под заказ | Нет на складе | |||
| 12 | 700-30-2414 | Гайка | 6 | --- | Под заказ | Нет на складе | |||
| 13 | 700-29-2262 | Шпилька | 6 | --- | Под заказ | Нет на складе | |||
| 14 | 700-28-2320-02 | Болт | 14 | --- | Под заказ | Нет на складе | |||
| 15 | БолтМ12-6gx55.58.019 | Болт М12-6gx55.58.019 | 2 | --- | Под заказ | Нет на складе | |||
| 16 | ГайкаМ12-7Н.6.019 | Гайка | 2 | --- | Под заказ | Нет на складе | |||
| 17 | 50-19-159-01 | Проставка | 1 | --- | Под заказ | Нет на складе | |||
| 18 | 700-32-2199 | Штифт | 3 | --- | Под заказ | Нет на складе | |||
| 19 | 50-19-170 | Лабиринт | 2 | --- | Под заказ | Нет на складе | |||
| 20 | 700-40-2733 | Кольцо | 2 | --- | Под заказ | Нет на складе | |||
| 21 | 24-19-27 | Диск | 1 | --- | Под заказ | Нет на складе | |||
| 22 | 24-19-47 | Лабиринт | 1 | --- | Под заказ | Нет на складе | |||
| 23 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | 8 | --- | Под заказ | Нет на складе | |||
| 24 | БолтМ10-6gx40.58.019 | Болт М10-6gx40.58.019 | 8 | --- | Под заказ | Нет на складе | |||
| 25 | 24-19-21 | Диск | 1 | --- | Под заказ | Нет на складе | |||
| 26 | 24-19-22 | Сухарик | 2 | --- | Под заказ | Нет на складе | |||
| 27 | 700-47-2027 | Палец | 2 | --- | Под заказ | Нет на складе | |||
| 28 | 700-40-3372 | Манжета | 1 | --- | Под заказ | Нет на складе | |||
| 29 | 700-38-2306 | Пружина | 10 | --- | Под заказ | Нет на складе | |||
| 30 | 24-19-25-1 | Фланец | 1 | --- | Под заказ | Нет на складе | |||
| 31 | 700-40-5958 | Прокладка | 1 | --- | Под заказ | Нет на складе | |||
| 32 | 20-19-130СП | Проставка | 1 | --- | Под заказ | Нет на складе | |||
| 33 | 700-32-2203 | Штифт | 2 | --- | Под заказ | Нет на складе | |||
| 34 | БолтМ10-6gx30.58.019 | Болт | 8 | --- | Под заказ | Нет на складе | |||
| 35 | 30326-1 | Гайка М20х1,5 | 27 | --- | Под заказ | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
