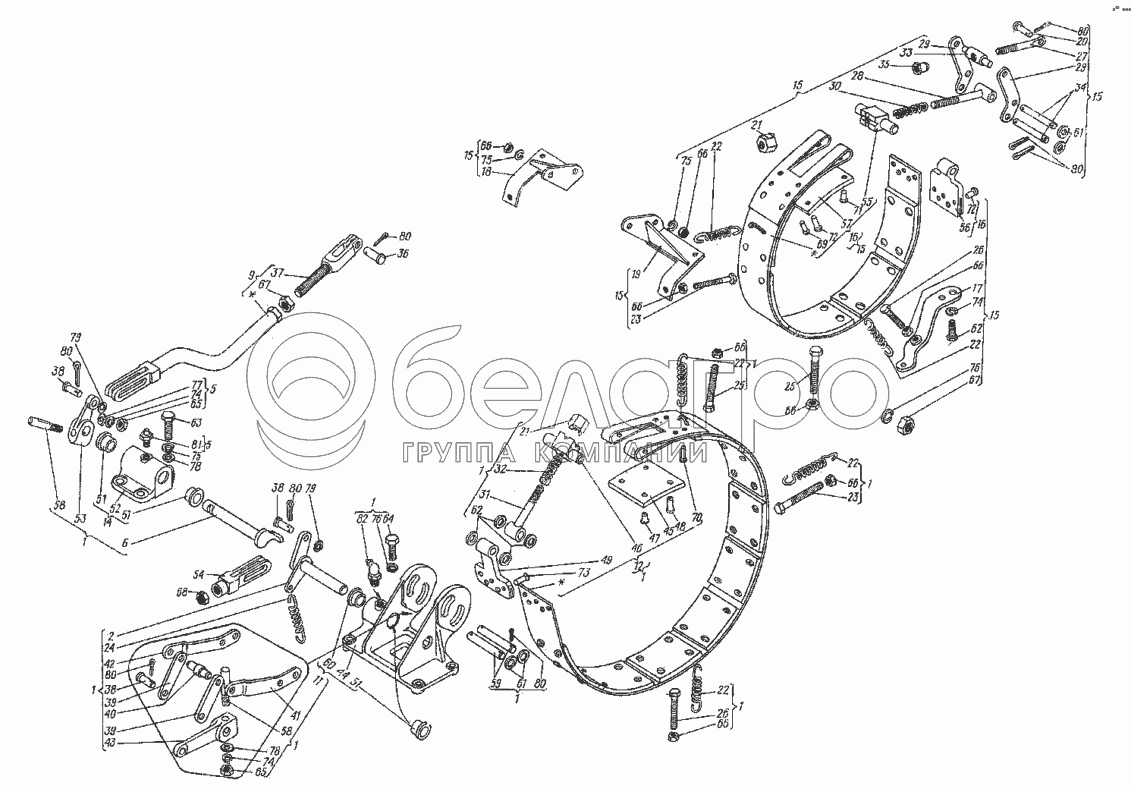

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Тормоза 6.23.001
6.23.001
1
1
1
1
1
1
1
1
1
1
2
5
5
6
9
11
12
14
15
15
15
15
15
15
16
16
17
18
19
20
21
21
22
22
22
22
22
23
23
24
25
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
38
38
39
39
40
41
42
43
44
45
46
47
48
49
51
51
51
52
53
54
55
56
57
58
58
59
60
61
61
62
62
63
64
65
65
65
66
66
66
66
66
66
66
67
67
68
69
70
71
72
72
73
74
74
74
75
75
75
76
76
77
78
78
79
79
80
80
80
80
80
80
80
81
82
|
6.23.001
Тормоза
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
6.23.011
Тормоз остановочный левый в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
6.23.014
Валик рычага тормозной камеры левый в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
6.23.020
Кронштейн левый в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
6.23.022
Валик с рычагом левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
6.23.030
Тяга к левому тормозу
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
8.23.012
Кронштейн остановочного тормоза левый со втулками
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12
8.23.013
Лента остановочного тормоза в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14
8.23.021
Кронштейн со втулками
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15
8.23.042
Тормоза МП в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16
8.23.043
Лента тормоза МП в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17
8.23.044
Кронштейн оттяжных пружин
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18
8.23.045
Кронштейн растяжек правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
19
8.23.046
Кронштейн растяжек левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20
5.21.170
Палец
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
21
5.23.116
Гайка регулировочная тормоза остановочного
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
22
5.23.133
Пружина для оттяжки тормозных лент
В узле: 10
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
23
5.23.139
Болт регулировочный
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24
5.23.149
Пружина оттяжная
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25
5.23.150
Болт регулировочный
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
26
А5.22.251-1
Болт регулировочный
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
27
А5.23.105-2
Тяга регулировочная тормоза МП
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
28
А5.23.106-1
Серьга ленты тормоза МП
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
29
А5.23.107-1
Рычаг тормоза
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30
А5.23.108-1
Пружина серьги ленты тормоза МП
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31
А5.23.113-1
Серьга ленты тормоза остановочного
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
32
А5.23.114-1
Пружина
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
33
А5.23.154
Траверса рычагов тормоза МП
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
34
А5.23.155
Палец пружины тормоза
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
35
А5.23.161
Гайка тяги регулировочной тормоза МП
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
36
8.21.121
Палец
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37
8.21.123
Вилка регулировочная
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
38
8.23.101
Палец длинный
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
39
8.23.102
Тяга остановочного тормоза короткая
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
40
8.23.103
Палец рычага остановочного тормоза
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41
8.23.104
Рычаг остановочного тормоза левый
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42
8.23.105
Рычаг остановочного тормоза правый
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
43
8.23.106
Рычаг тормоза
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
44
8.23.107
Кронштейн остановочного тормоза левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
45
8.23.110
Колодка остановочного тормоза
В узле: 9
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
46
8.23.112
Траверса
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
47
8.23.113
Пистон
В узле: 32
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
48
8.23.114
Пистон
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
49
8.23.115-1
Ушко ленты остановочного тормоза
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
51
8.23.125
Втулка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
52
8.23.126
Кронштейн
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
53
8.23.129
Рычаг промежуточного вала
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
54
8.23.139
Вилка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
55
8.23.149
Траверса ленты тормоза МП
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
56
8.23.150
Ушко ленты тормоза МП
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
57
8.23.152
Колодка ленты тормоза МП
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
58
8.23.165
Палец соединительный
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
59
8.23.166
Палец проушин тормоза
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
60
8.23.171
Втулка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61
ШШс-14х24х2Ц15хр
Шайба
В узле: 24
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
62
[Болт М8.6gx16.66.019 ГОСТ 7796-70]
Болт М8.6gx16.66.019 ГОСТ 7796-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
63
[Болт М10.6gx30.66.019 ГОСТ 7796-70]
Болт М10.6gx30.66.019 ГОСТ 7796-70
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
64
[Болт М12.6gx25.66.019 ГОСТ 7796-70]
Болт М12.6gx25.66.019 ГОСТ 7796-70
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
65
[Гайка М8.6.0112 ГОСТ 5915-70]
Гайка М8.6.0112 ГОСТ 5915-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
66
[Гайка М10.6.0112 ГОСТ 5915-70]
Гайка М10.6.0112 ГОСТ 5915-70
В узле: 16
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
67
[Гайка М12.6.0112 ГОСТ 5915-70]
Гайка М12.6.0112 ГОСТ 5915-70
В узле: 10
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
68
[Гайка М12х1,25.6Н.8.0112 ГОСТ 5915-70]
Гайка М12х1,25.6Н.8.0112 ГОСТ 5915-70
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
69
[Заклепка 4x12.01 ГОСТ 10299-80]
Заклепка 4x12.01 ГОСТ 10299-80
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
70
[Заклепка 6x14.01 ГОСТ 10299-80]
Заклепка 6x14.01 ГОСТ 10299-80
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
71
[Заклепка 4x12.01 ГОСТ 10300-80]
Заклепка 4x12.01 ГОСТ 10300-80
В узле: 20
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72
[Заклепка 4x16.01 ГОСТ 10300-80]
Заклепка 4x16.01 ГОСТ 10300-80
В узле: 9
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73
[Заклепка 6x18.01 ГОСТ 10300-80]
Заклепка 6x18.01 ГОСТ 10300-80
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
74
[Шайба 8.65Г.0115 ГОСТ 6402-70]
Шайба 8.65Г.0115 ГОСТ 6402-70
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
75
[Шайба 10.65Г.0115 ГОСТ 6402-70]
Шайба 10.65Г.0115 ГОСТ 6402-70
В узле: 10
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
76
[Шайба 12Т.65Г.0115 ГОСТ 6402-70]
Шайба 12Т.65Г.0115 ГОСТ 6402-70
В узле: 16
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
77
[Шайба 8.01.0115 ГОСТ 11371-78]
Шайба 8.01.0115 ГОСТ 11371-78
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
78
[Шайба 10.01.0115 ГОСТ 11371-78]
Шайба 10.01.0115 ГОСТ 11371-78
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
79
[Шайба 12.01.0115 ГОСТ 11371-78]
Шайба 12.01.0115 ГОСТ 11371-78
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
80
[Шплинт 3,2x20.016 ГОСТ 397-79]
Шплинт 3,2x20.016 ГОСТ 397-79
В узле: 26
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
81
[Масленка 1.3.Ц6 ГОСТ 19853-74]
Масленка 1.3.Ц6 ГОСТ 19853-74
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
82
[Масленка 2.3.45.Ц6 ГОСТ 19853-74]
Масленка 2.3.45.Ц6 ГОСТ 19853-74
В узле: 2
|
