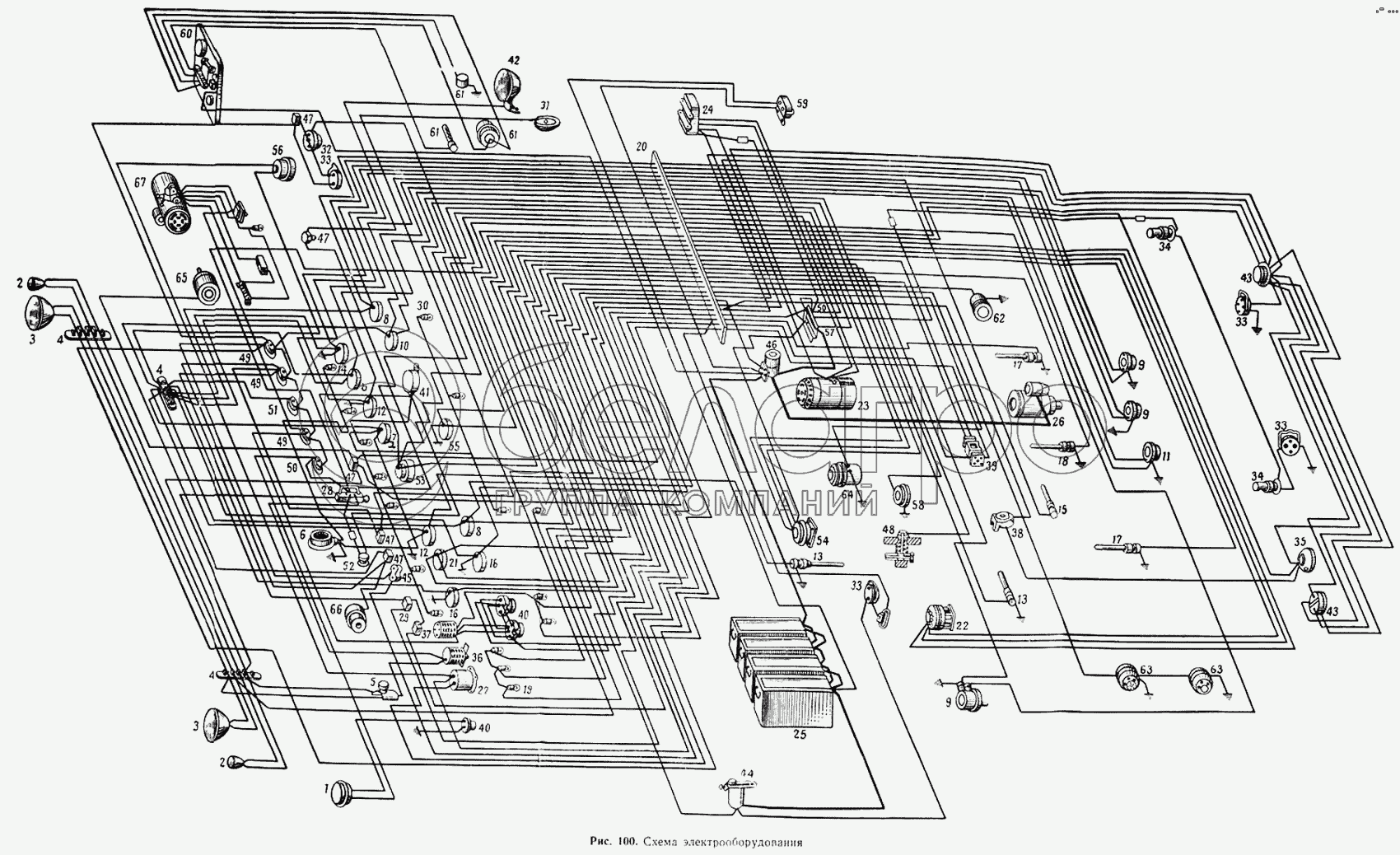

Каталог запасных частей к технике: МАЗ-537. Схема электрооборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart arraw right arraw left zoom out zoom in arraw maximize arraw minimize
1
2
2
3
3
4
4
4
5
6
7
8
8
8
9
9
9
10
11
12
12
13
13
14
15
16
16
17
17
18
19
20
21
22
24
25
27
28
29
30
31
32
33
33
33
33
34
34
35
36
37
38
39
40
40
41
42
43
43
44
45
46
47
47
47
47
47
49
49
49
50
50
51
52
53
54
55
56
57
58
59
60
61
61
61
62
63
63
64
65
66
67
252135-П2
Шайба
В узле: 3
252135-П2 Шайба заглушки блока цилиндров ЯМЗ (8х2,5) Под заказ 0.08 р.
ФГ3.553.004
Аккумуляторная батарея 12-СТ-70
В узле: 4
535А-3808025
Бобышка датчика температуры воды
В узле: 1
201420-П2
Болт
В узле: 3
201422-П2
Болт
В узле: 2
201424-П2
Болт
В узле: 2
201454-П2
Болт
В узле: 3
201457-П2
Болт
В узле: 2
201497-П2
Болт
В узле: 4
201498-П2
Болт
В узле: 4
201502-П2
Болт
В узле: 4
535А-3810037
Болт гибкого шланга
В узле: 2
201418-П2
Болт
В узле: 2
537-1308048-Б
Валик вентилятора в сборе
В узле: 2
220051-П2
Винт
В узле: 4
220077-П2
Винт
В узле: 2
220079-П2
Винт
В узле: 2
220079-П29
Винт
В узле: 4
220082-П2
Винт
В узле: 6
220103-П2
Винт
В узле: 3
220105-П2
Винт
В узле: 4
220107-П2
Винт
В узле: 4
220107-П29
Винт
В узле: 2
220109-П8
Винт
В узле: 2
221512-П2
Винт
В узле: 6
221579-П2
Винт
В узле: 2
221590-П2
Винт
В узле: 6
221608-П29
Винт
В узле: 2
373814-П
Винт
В узле: 2
220104-П2
Винт
В узле: 2
373741-П
Винт крепления контакта
В узле: 78
220084-П2
Винт
В узле: 2
535А-3720028
Воздухопровод
В узле: 1
ФП13-3716150-Б
Вставка боковой линзы заднего фонаря
В узле: 1
УМ5-3726250
Вставка для задних указателей поворотов
В узле: 2
ПК2-3714250
Вставка для плафонов ПК2
В узле: 1
ПФ101-3712250
Вставка к подфарнику ПФ101-В
В узле: 2
200-1203042
Втулка
В узле: 1
535-3702012
Втулка крепления реле-регулятора
В узле: 4
525-3724042
Втулка резиновая
В узле: 1
535А-3724015
Втулка
В узле: 10
535А-3724042
Втулка резиновая
В узле: 2
535А-8101047
Втулка резиновая
В узле: 6
250508-П2
Гайка
В узле: 4
250508-П8
Гайка
В узле: 4
250512-П2
Гайка
В узле: 4
250760-П2
Гайка
В узле: 6
250763-П2
Гайка
В узле: 6
251108-П
Гайка квадратная
В узле: 4
251108-П2
Гайка
В узле: 4
251260-П2
Гайка
В узле: 6
251265-П2
Гайка
В узле: 3
251261-П2
Гайка
В узле: 7
379225-П8
Гайка соединительная
В узле: 2
535А-3807022
Гайка термометра
В узле: 2
Д-002сб
Демпфер пластинчатый
В узле: 1
Д-003сб
Демпфер пластинчатый
В узле: 1
537-1015372
Дренажная трубка в сборе
В узле: 1
535А-3703378
Завеса
В узле: 1
535А-3810060
Заглушка
В узле: 1
535А-3703368
Зажим пружинный
В узле: 1
52-3723104
Зажим соединительной муфты
В узле: 8
535А-3723040
Кожух защитный соединительной панели
В узле: 1
535А-3724044
Защитный колпак
В узле: 5
379219-П1
Кляммер
В узле: 1
379206-П1
Кляммер
В узле: 2
535А-3712020
Кожух подфарника
В узле: 2
51-3723102
Корпус соединительной муфты проводов
В узле: 4
537-3709050
Козырек защитный клемм ножного переключателя света
В узле: 1
535А-3724071
Колпак защитный
В узле: 3
535А-3712025
Кольцо крепления подфарника
В узле: 2
СК-КН1-8201050-А
Конденсатор КН1
В узле: 3
535А-3720168-Б
Контакт блокировки в сборе
В узле: 2
535А-3723030-В
Контакт соединительной панели
В узле: 39
535А-3723036-Б
Контакт соединительной панели большой
В узле: 1
535А-3723037
Контакт соединительной панели большой левый
В узле: 1
535А-3723031
Контакт соединительной панели левый
В узле: 39
535А-3703186
Кронштейн выключателя «массы»
В узле: 1
535А-3703184
Кронштейн выключателя «массы» в сборе
В узле: 1
537-3716022
Кронштейн заднего фонаря
В узле: 1
537-3716020
Кронштейн заднего фонаря и номерного знака в сборе
В узле: 1
535А-3810072
Кронштейн крепления манометра ТЭМ-15
В узле: 1
535А-3714020
Кронштейн крепления плафона
В узле: 1
535А-3810066-В
Кронштейн крепления приемников
В узле: 1
537-3730015
Кронштейн крепления розетки
В узле: 1
537А-3716023
Кронштейн левый
В узле: 1
537А-3716021
Кронштейн левый в сборе
В узле: 1
501-3716024
Кронштейн номерного знака
В узле: 1
537А-3716022
Кронштейн правый
В узле: 1
537А-3716020
Кронштейн правый в сборе
В узле: 1
537-3811052
Кронштейн шунта
В узле: 1
537-3811050-Б
Кронштейн шунта с предохранителями в сборе
В узле: 1
537-3724232
Крышка люка
В узле: 1
537-3724230
Крышка люка в сборе
В узле: 1
535А-3703376
Крышка панели
В узле: 1
535А-3703380
Крышка панели в сборе
В узле: 1
537-3730012
Крышка розетки
В узле: 2
СУ3.371.010
Лампа А28-1
В узле: 9
СУ3.371.008
Лампа А28-21
В узле: 1
СУ3.371.014
Лампа А28-3
В узле: 1
535А-3720162
Лента изоляционная
В узле: 2
297588-П8
Лента стяжная
В узле: 2
535А-3810035
Маслопровод
В узле: 1
535А-3810034
Маслопровод в сборе
В узле: 1
379275-П
Муфта
В узле: 2
51-3723100
Муфта соединительная проводов в сборе
В узле: 4
537-3724234
Накладка
В узле: 1
379046-П8
Ниппель конечный
В узле: 1
535А-3724273
Обмотка катушки блокировки гидротрансформатора
В узле: 2
535А-3723007
Панель соединительная с правыми контактами
В узле: 1
537-3724146
Перемычка
В узле: 1
535А-3724158
Перемычка включателя стартера
В узле: 1
535А-3724168
Перемычка между включателями
В узле: 2
535А-3724096
Перемычка между включателями блокировки гидротрансформатора
В узле: 4
535А-3724164
Перемычка между переключателями
В узле: 2
535А-3724170
Перемычка между переключателями
В узле: 1
537-3724167
Перемычка между переключателями
В узле: 1
535А-3724102
Перемычка между предохранителями
В узле: 2
535А-3724156
Перемычка между предохранителями
В узле: 1
537-3724173
Перемычка между предохранителями
В узле: 1
535А-3724088
Перемычка между фонарями контрольных ламп
В узле: 3
535А-3720030
Пластина включателя сигнала «Стоп»
В узле: 1
537-3724249
Пластина левая
В узле: 1
537-3724248
Пластина правая
В узле: 1
500-3724064-В
Плетенка «массы»
В узле: 1
379432-П
Пломба
В узле: 1
535А-3703366
Подкладка панели
В узле: 1
535А-3724269
Провод выводной катушки
В узле: 4
537-3724299
Провод между подкапотными лампами ПД2-Б и штепсельной розеткой
В узле: 1
537-3724056
Провод от аккумуляторной батареи к выключателю «массы»
В узле: 1
535А-3724212
Провод от включателя указателя поворота к РС401
В узле: 1
535А-3724062
Провод от выключателя стартера к стартеру
В узле: 1
537-3724060-А
Провод от выключателя стартера к стартеру в сборе
В узле: 1
535А-3724186-Б
Провод от датчика термометра на «массу»
В узле: 2
535А-3724314
Провод от датчиков лебедки на «массу»
В узле: 1
535А-3724387
Провод от контрольного сопротивления к сопротивлению 65 ом
В узле: 1
535А-3724216
Провод от контрольного фонаря к РС401
В узле: 1
535А-3724207
Провод от контрольного фонаря на «массу»
В узле: 1
535А-3724089
Провод от контрольной лампы блокировки гидротрансформатора к сопротивлению
В узле: 1
535А-3724384
Провод от контрольной лампы к контрольной спирали
В узле: 1
535А-3724386
Провод от панели отопителя к бензонасосу
В узле: 1
537-3724061-А
Провод от первой аккумуляторной батареи к пусковому реле с металлорукавом в сборе
В узле: 1
535А-3724388
Провод от предохранителя к переключателю
В узле: 1
535А-3724178
Провод от предохранителя к соединительной муфте
В узле: 1
537-3724405-Б
Провод от прерывателя РС401 к предохранителю
В узле: 2
535А-3724174
Провод от фонаря освещения кабины к розетке
В узле: 1
535А-3724382
Провод от центрального переключателя к контрольной лампе
В узле: 1
535А-3724049
Провод от штепсельной розетки на «массу»
В узле: 1
535А-3724052
Провод от штепсельной розетки на «массу»
В узле: 2
535А-3724172
Провод от шунта к предохранителю
В узле: 1
535А-3724063
Провод первой аккумуляторной батареи к пусковому реле в сборе
В узле: 1
537-3724298-А2
Провод по капоту к лампам ПД2-Б
В узле: 1
535А-1503034
Прокладка
В узле: 2
535А-3810026
Прокладка
В узле: 2
535А-3810028
Прокладка
В узле: 2
535А-3715042-Б
Прокладка изоляционная
В узле: 1
537-3724233
Прокладка крышки
В узле: 1
500-3712018
Прокладка корпуса подфарника
В узле: 2
535А-1804397-А
Прокладка резиновая
В узле: 9
51-3715021
Прокладка штепсельной розетки
В узле: 3
297580-П8
Пряжка хомута
В узле: 2
537-3724033-Е2
Пучок проводов
В узле: 1
537-3724008-А
Пучок проводов в сборе с металлорукавом
В узле: 1
535А-3724034-Б
Пучок проводов генератора
В узле: 1
537-3724025-А
Пучок проводов генератора в сборе с металлорукавом
В узле: 1
537А-3724032
Пучок проводов заднего фонаря
В узле: 1
537А-3724108
Пучок проводов заднего фонаря и указателя поворотов
В узле: 1
537А-3724010
Пучок проводов основной
В узле: 1
537А-3724008
Пучок проводов основной с металлорукавом в сборе
В узле: 1
535А-3724376
Пучок проводов отопителя О-15
В узле: 1
537-3724162-Е
Пучок проводов по двигателю
В узле: 1
537-3724159-В
Пучок проводов по двигателю в сборе
В узле: 1
537-3724031-В3
Пучок проводов по лонжерону
В узле: 1
537А-3724031-Б
Пучок проводов по лонжерону
В узле: 1
537-3724027-А
Пучок проводов по лонжерону в сборе с металлорукавом
В узле: 1
537-3724055-Б
Пучок проводов под панелью приборов
В узле: 1
537-3724139-А
Пучок проводов подогревателя в сборе
В узле: 1
537-3724141
Пучок проводов подогревателя в сборе
В узле: 1
537-3724045
Пучок проводов подфарника
В узле: 2
535А-3724010-Г
Пучок проводов № 1
В узле: 1
537-3724029-Б1
Пучок проводов № 5 в сборе с металлорукавом
В узле: 1
537А-3716032
Ребро усиливающее
В узле: 4
535А-3724149
Скоба крепления гибкого рукава
В узле: 3
535А-3720160
Трубка защитная
В узле: 12
ПЖД600-1015160
Трубка топливная в сборе
В узле: 1
379070-П8
Угольник конечный
В узле: 1
379744-П29
Угольник конечный
В узле: 1
УП5-3726021-Б
Указатель поворотов
В узле: 2
537-3727010
Фара поворотная в сборе
В узле: 1
ФП19-3716000-Б
Фонарь задний светомаскировочный правый
В узле: 1
252003-П2
Шайба
В узле: 1
252004-П2
Шайба
В узле: 1
252004-П8
Шайба
В узле: 6
252037-П2
Шайба
В узле: 3
293225-П8
Шайба
В узле: 2
312650-П29
Шайба косая
В узле: 2
252130-П2
Шайба пружинная
В узле: 6
252132-П
Шайба пружинная
В узле: 2
252133-П2
Шайба
В узле: 6
252134-П2
Шайба
В узле: 4
252136-П2
Шайба
В узле: 4
252152-П2
Шайба пружинная
В узле: 4
535А-3810057
Шланг
В узле: 2
535А-3703362
Шпилька
В узле: 2
297575-П8
Шплинт стяжной
В узле: 2
535А-3703375
Шплинт
В узле: 1
258224-П
Шплинт-проволока
В узле: 10
258227-П29
Шплинт-проволока
В узле: 1
258253-П
Шплинт-проволока
В узле: 1
258262-П
Шплинт-проволока
В узле: 1
535А-3810024
Штуцер
В узле: 1
СК-МЭ205-3101000
Электродвигатель вентилятора
В узле: 1
1
Г-С301-3721000
Сигнал электрический безрупорный С301
В узле: 1
2
ПФ101-3712000-В
Подфарник с лампой А28-32/28-4
В узле: 2
3
ФГ111-3711000-Г1
Фара ФГ111-Г1 в сборе
В узле: 2
4
ПС2-3723000-А2
Панель соединительная ПС2-А2
В узле: 3
5
СК-П39-3710000
Переключатель света ножной П39
В узле: 1
9
Дистанционный электрический манометр ТЭМ
Дистанционный электрический манометр ТЭМ-15
В узле: 3
11
Дистанционный электрический манометр ЭДМ
Дистанционный электрический манометр ЭДМУ-3
В узле: 1
17
М274-2050801
Электрический дистанционный термометр ТУЭ-48Т
В узле: 2
15
М274-2050800
Электрический дистанционный термометр ТУЭ-48
В узле: 1
19
ММ7-3808000
Сигнализатор температуры охлаждающей жидкости
В узле: 1
20
535А-3723006-В
Панель соединительная с винтами в сборе
В узле: 1
21
537-42-5
Тахометр ТЭ3-В (входит в комплект двигателя)
В узле: 1
22
Датчик тахометра ДТ5-М (входит в комплек
Датчик тахометра ДТ5-М (входит в комплект двигателя)
В узле: 1
24
538-28-2
Реле-регулятор РРТ24-М
В узле: 1
25
ФЮ3.553.003
Аккумуляторная батарея 6-СТЭН-140М
В узле: 4
27
КС-31М
Кнопка стартера КС31-М
В узле: 1
28
П305-3709000
Переключатель центральный П305
В узле: 1
29
СК-П46-3710000-Б2
Переключатель
В узле: 2
30
ПП1-29-3713000
Патрон лампы
В узле: 1
31
ПК-201-3714010
Плафон ПК2-Б
В узле: 1
32
ФП12-3716000-Г
Фонарь освещения кабины
В узле: 1
33
6ТБ.266.003
Розетка штепсельная переносной лампы
В узле: 3
34
ПД2-3714000-Б
Лампа подкапотная ПД2-Б
В узле: 2
35
ФП18-3716000-В
Фонарь задний в сборе
В узле: 1
36
СК-П29В-3710000
Переключатель света режима фар П29-В
В узле: 2
37
535А-3720190
Сопротивление в сборе
В узле: 1
38
СК-ВК13-3720000-Б
Включатель сигнала «Стоп» ВК-13
В узле: 1
39
535А-3720150-В
Катушка блокировки гидротрансформатора в сборе
В узле: 2
40
230.000-Б
Кнопка включения блокировки гидротрансформатора КУ-1
В узле: 1
41
РС401-3726000
Прерыватель указателей поворотов РС401
В узле: 1
42
ФГ16-3711000
Фара ФГ16
В узле: 1
43
ПС300-3723100
Розетка штепсельная ПС300
В узле: 2
44
ВБ-404
Выключатель «массы» в сборе ВБ404 (входит в комплект двигателя)
В узле: 1
45
СК-ВК50-371100
Кнопка ВК50
В узле: 1
46
РС-0400
Реле стартера РС400
В узле: 1
47
МФ3.602 003Г
Переключатель П20-А2
В узле: 5
49
МФ4.811.002
ермобиметаллический предохранитель ПР3
В узле: 2
50
МФ4.811.001
Термобиметаллический предохранитель ПР2-Б
В узле: 2
51
МФ4.811.003
Термобиметаллический предохранитель ПР310
В узле: 2
52
БТ4.810023
Держатель предохранителя закрытый
В узле: 1
53
СП110-000-ГЧ
Электроспидометр СП-110
В узле: 1
54
МЭ302-000-ГЧ
Датчик электроспидометра МЭ-302
В узле: 1
55
ОПМ.306.018
Вольтамперметр (входит в комплект двигателя)
В узле: 1
56
563-ЧПМ
Счетчик моточасов
В узле: 1
57
ОПМ.306.ОП-2
Шунт вольтамперметра
В узле: 1
58
СК-ММ102-3810500
Датчик аварийного давления масла
В узле: 1
59
535А-3703364
Клеммы подзарядки аккумуляторных батарей
В узле: 1
60
ПЖД600-1015410
Щиток управления подогревателя
В узле: 1
61
ПЖД600-1015008
Подогреватель в состоянии поставки
В узле: 1
62
537-1308006
Муфта вентилятора правая с кронштейном в сборе
В узле: 2
63
537-1308007
Муфта вентилятора левая с кронштейном в сборе
В узле: 2
64
П-68-5-346-00СБ
Маслозакачивающий насос М3Н-2 в сборе
В узле: 1
65
535А-8101010-Б
Отопитель в сборе
В узле: 1
66
501-8104210
Вентилятор кабины в сборе
В узле: 1
67
015-0010Б
Отопительная установка в сборе (в состоянии постатаки)(будет устанавливаться после поступления с завода-изготовителя)
В узле: 1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер

Ваша заявка была отправлена. В ближайшее время наши специалисты с Вами свяжутся по указанному Вами телефону.

Представьтесь
Поле обязательно для заполнения
Ваш телефон
Введите правильный номер телефона
E-mail
Введите правильный e-mail
Тема
Тема
применяемость финансирование доставка цена, наличие другое сервис и гарантия
Время для звонка
08:00
08:00 09:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00
19:00
08:00 09:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00

Мы постараемся перезвонить в указанное время

Если вы не хотите ждать, то звоните нашим вежливым консультантам:

8 800 100-2-700
Название
Представьтесь
Поле обязательно для заполнения
Ваш город
Ваш город
Ваш телефон
Введите правильный номер телефона
E-mail
Введите правильный e-mail
Сообщение
Вы можете приложить любые документы (например, список требуемых позиций)
Подтвердите, что вы не робот
Подтвердите, что вы не робот
Подтвердите, что вы не робот
Подтвердите, что вы не робот
Спасибо!

Ваше сообщение успешно отправлено!

ЗакрытьПовторить попытку
