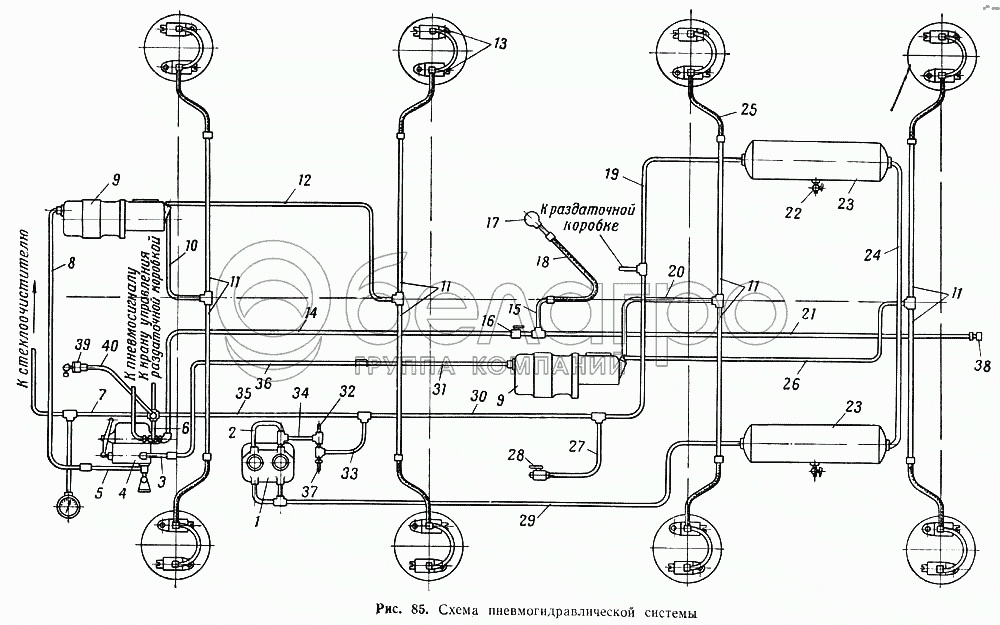

Каталог запасных частей к технике: МАЗ-537. Схема пневмогидравлической системы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart arraw right arraw left zoom out zoom in arraw maximize arraw minimize
1
2
3
4
5
6
7
8
9
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
201415-П2
Болт
В узле: 8
201418-П2
Болт
В узле: 4
201420-П2
Болт
В узле: 17
201422-П2
Болт
В узле: 1
201424-П2
Болт
В узле: 2
201426-П2
Болт
В узле: 8
201491-П2
Болт
В узле: 2
201497-П2
Болт
В узле: 7
201417-П2
Болт
В узле: 2
373800-П2
Винт
В узле: 8
537-3506219
Воздухопровод конечный
В узле: 1
537-3506221
Воздухопровод конечный
В узле: 2
525-3724042
Втулка резиновая
В узле: 2
537-3506596
Втулка
В узле: 16
250508-П2
Гайка
В узле: 38
250512-П2
Гайка
В узле: 4
250640-П2
Гайка
В узле: 1
250764-П2
Гайка
В узле: 2
251106-П2
Гайка
В узле: 1
374180-П2
Гайка
В узле: 8
375063-П8
Гайка
В узле: 9
250559-П2
Гайка
В узле: 8
379230-П8
Гайка соединительная
В узле: 26
537-3506096
Гидропровод соединительный длинный в сборе
В узле: 8
537-3506092
Гидропровод соединительный короткий в сборе
В узле: 8
315404-П8
Кляммер
В узле: 12
379168-П1
Кляммер
В узле: 10
379206-П2
Кляммер
В узле: 9
379207-П1
Кляммер
В узле: 9
379667-П1
Кляммер
В узле: 2
535А-3506175
Кляммер
В узле: 2
537-3506291
Кляммер
В узле: 1
535А-3506161
Колодка воздухопроводов
В узле: 4
535А-3506165
Колодка воздухопроводов
В узле: 6
379804-П8
Крестовина
В узле: 1
297584-П8
Лента стяжная
В узле: 4
297588-П8
Лента стяжная
В узле: 2
535А-8005272
Лента стяжная
В узле: 8
314801-П
Муфта конусная
В узле: 2
314802-П
Муфта конусная
В узле: 12
379260-П
Муфта конусная
В узле: 26
314612-П8
Ниппель
В узле: 4
379029-П8
Ниппель конечный
В узле: 1
379036-П8
Ниппель конечный
В узле: 1
379518-П8
Ниппель
В узле: 1
537-3506040
Ниппель проходной
В узле: 1
379020-П8
Ниппель проходной трубки
В узле: 1
535А-3506379
Ниппель угловой
В узле: 6
535Б-3506379
Ниппель угловой
В узле: 2
537-3506595
Обойма защитная
В узле: 8
537-3506431
Прижим трубок соединительных
В узле: 8
262542-П2
Пробка
В узле: 2
297580-П8
Пряжка хомута
В узле: 14
535А-8508050-Б
Ремень установочный в сборе
В узле: 4
379435-П8
Тройник
В узле: 1
379561-П8
Тройник
В узле: 1
401461-П8
Тройник
В узле: 1
535А-3506033
Тройник
В узле: 4
535А-4225104
Тройник
В узле: 2
51-3506010
Тройник главного тормозного цилиндра
В узле: 2
379052-П8
Угольник конечный
В узле: 1
379053-П8
Угольник
В узле: 2
379645-П8
Угольник
В узле: 2
379658-П8
Угольник
В узле: 1
379080-П8
Угольник компрессора
В узле: 1
379057-П8
Угольник конечный
В узле: 8
535-4225098
Угольник конечный
В узле: 4
535А-3506078
Угольник конечный
В узле: 1
535Б-3506112
Хомут шланга
В узле: 8
252004-П2
Шайба
В узле: 24
252006-П2
Шайба
В узле: 4
252134-П2
Шайба
В узле: 2
252134-П2
Шайба
В узле: 42
252136-П2
Шайба
В узле: 10
252138-П2
Шайба пружинная
В узле: 8
252161-П2
Шайба пружинная
В узле: 1
252164-П2
Шайба пружинная
В узле: 9
535А-3506406
Шланг защитный
В узле: 1
535А-3506109
Шланг соединительный
В узле: 5
535-А-8005270
Шланг соединительный
В узле: 2
297575-П8
Шплинт стяжной
В узле: 14
1
537-3509015
Компрессор в сборе
В узле: 1
2
537-3506352
Воздухопровод между разгрузочными камерами компрессора
В узле: 1
3
537-3506280
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (первый)
В узле: 1
4
535А-3514008
Тормозной кран с угольниками в сборе
В узле: 1
5
537-3506270
Воздухопровод от тормозного крана к главному тормозному цилиндру переднему (первый)
В узле: 1
6
537-3506249
Воздухопровод от баллонов к тормозному крану четвертый
В узле: 1
7
537-3506194
Воздухопровод от крестовины тормозного крана к крестовине в кабине
В узле: 1
8
537-3506272
Воздухопровод от тормозного крана к главному тормозному цилиндру переднему (второй)
В узле: 1
9
537-3505010-А
Главный тормозной цилиндр в сборе
В узле: 2
10
537-3506370
Гидропровод от главного тормозного цилиндра к тройнику первой поперечины в сборе
В узле: 1
11
537-3506376
Гидропровод от тройника на поперечине к колесу в сборе
В узле: 8
12
537-3506400
Гидропровод от главного цилиндра передней тележки к тройнику второй поперечины в сборе
В узле: 1
13
537-3501050
Цилиндр колесного тормоза в сборе
В узле: 8
14
537-3506330
Воздухопровод от тормозного крана к разобщительному крану (первый)
В узле: 1
15
537-3506497
Воздухопровод к гибкому шлангу полуприцепа
В узле: 1
16
200-3520010
Кран разобщительный в сборе
В узле: 1
17
200-3521010-В1
Головка соединительная в сборе
В узле: 2
18
537-3506380-А
Шланг к полуприцепу гибкий в сборе
В узле: 1
19
537-3506244
Воздухопровод от баллонов к тормозному крану первый
В узле: 1
20
537-3506366
Гидропровод от главного тормозного цилиндра тележки к тройнику третьей поперечины в сборе
В узле: 1
21
537-3506331
Воздухопровод от тормозного крана к разобщительному крану (второй)
В узле: 1
22
205-3515010-А
Кран спускной в сборе
В узле: 2
23
535-3513015
Баллон воздушный в сборе
В узле: 2
24
537-3506230
Воздухопровод между баллонами
В узле: 1
25
535А-3506410
Шланг тормозов в сборе
В узле: 8
26
537-3506446
Гидропровод от главного тормозного цилиндра задней тележки к тройнику четвертой поперечины в сборе
В узле: 1
27
537-3506360
Воздухопровод от тройника к крану отбора воздуха
В узле: 1
28
205-3523010-Б1
Кран отбора воздуха в сборе
В узле: 1
29
537-3506205
Воздухопровод от компрессора к баллонам
В узле: 1
30
537-3506245
Воздухопровод от баллонов к тормозному крану второй
В узле: 1
31
537-3506288
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (третий)
В узле: 1
32
СК-АР-10Б-3512000
Регулятор давления в сборе
В узле: 1
33
537-3506348
Воздухопровод от тройника к регулятору давления
В узле: 1
34
537-3506350
Воздухопровод от регулятора давления к компрессору
В узле: 1
35
537-3506248
Воздухопровод от баллонов к тормозному крану третий
В узле: 1
36
537-3506282
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (второй)
В узле: 1
37
535А-3515050
Клапан предохранительный в сборе
В узле: 1
38
537-3506471
Колпачок
В узле: 1
39
537-3525010
Клапан буксирный в сборе
В узле: 1
40
537-3506325
Воздухопровод от буксирного клапана к крестовине
В узле: 1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
