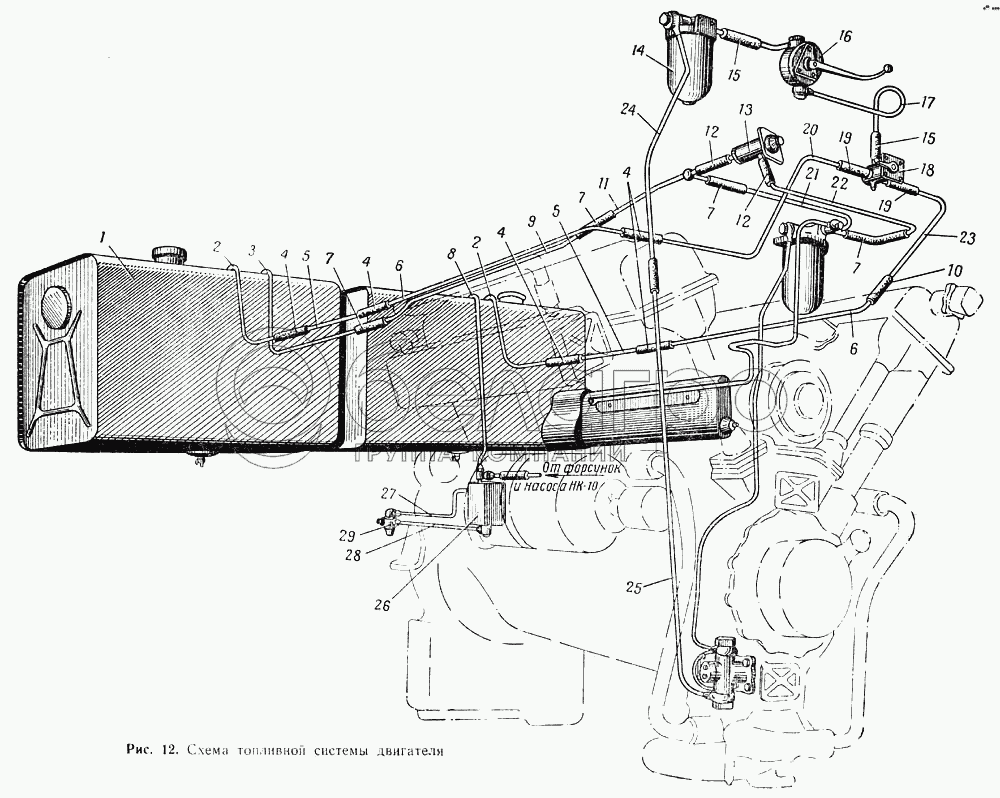

Каталог запасных частей к технике: МАЗ-537. Схема топливной системы двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart arraw right arraw left zoom out zoom in arraw maximize arraw minimize
1
2
2
3
4
4
4
4
5
5
6
6
7
7
7
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
535Б-1018296
Прокладка
В узле: 4
535А-1104224
Болт поворотного угольника
В узле: 3
535-А-1104522
Шланг защитный
В узле: 2
537-1104530
Угольник поворотный с патрубком в сборе
В узле: 1
537-1104502
Трубка выпуска воздуха в сборе
В узле: 1
537-1104516
Топливопровод сливной от насоса НК-10 к бачку в сборе
В узле: 1
535А-3506223-А
Прокладка
В узле: 5
535А-1804397-А
Прокладка резиновая
В узле: 4
535А-1104526-А
Прокладка
В узле: 11
535А-1104237
Прокладка
В узле: 6
535А-1104226
Прокладка
В узле: 6
537-1104194
Патрубок соединительный топливопроводов
В узле: 2
537-1104539
Патрубок с угольником в сборе
В узле: 1
537-1104525
Зажим топливного фильтра двигателя Д12А
В узле: 1
537-1104238
Зажим проходной топливного фильтра двигателя
В узле: 1
200-1203042
Втулка
В узле: 2
1
537-1101010-А
Бак топливный в сборе
В узле: 2
2
537-1104202-Б
Топливопровод от баков к распределительному крану I-й
В узле: 2
3
537-1104252
Топливопровод от клапана выпуска воздуха к правому топливному баку III-й
В узле: 1
4
537-1104211
Шланг соединительный
В узле: 6
5
537-1104264
Топливопровод от баков к распределительному крану II-й
В узле: 2
6
537-1104268
Топливопровод от баков к распределительному крану III-й
В узле: 2
7
537-1104544
Шланг соединительный
В узле: 5
8
537-1104277
Труба вентиляционная
В узле: 1
9
537-1104250
Топливопровод от клапана выпуска воздуха к правому топливному баку II-й
В узле: 1
10
537-1104213
Шланг соединительный
В узле: 3
11
537-1104246
Топливопровод от клапана выпуска воздуха к правому топливному баку I-й в сборе
В узле: 1
12
537-1104546
Шланг соединительный
В узле: 2
13
401.05.65сб-3
Клапан выпуска воздуха
В узле: 1
14
537-1105510-Б
Фильтр грубой очистки топлива в сборе
В узле: 1
15
537-Б-1104212
Шланг соединительный
В узле: 2
16
537-1105710-Б
Ручной насос РНА-1А с фланцем и уплотнителем в сборе
В узле: 1
17
537-1104214-Б
Топливопровод от распределительного крана к ручному насосу в сборе
В узле: 1
18
537-1105810
Кран топливораспределительный в сборе
В узле: 1
19
535А-1035066
Шланг соединительный
В узле: 2
20
537-1104270
Топливопровод от правого бака к распределительному крану 1Y-й в сборе
В узле: 1
21
537-1104240-Б
Топливопровод беспрерывного удаления воздуха в сборе
В узле: 1
22
537-1104242-Б
Топливопровод сливной от фильтров к клапану выпуска воздуха
В узле: 1
23
537-1104271
Топливопровод от левого бака к распределительному крану 1Y-й в сборе
В узле: 1
24
537-1104230-Б
Топливопровод от фильтра грубой очистки к соединительному шлангу в сборе
В узле: 1
25
537-1104234-Б
Топливопровод от соединительного шланга к насосу БНК-12ТК в сборе
В узле: 1
26
537-1105658
Бачок для слива топлива с трубкой в сборе
В узле: 1
27
537-1104279
Трубка дренажная
В узле: 1
28
537-1104254
Топливопровод сливной от бачка к клапану
В узле: 1
29
537-1104410
Клапан сливной в сборе
В узле: 1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
