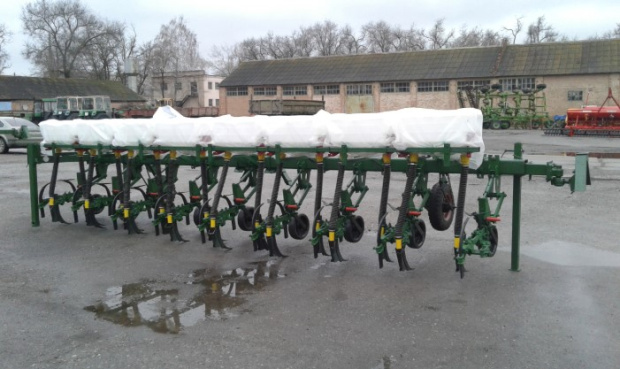

Культиватор КРН 5,6 с подкормочным и транспортным приспособлением
Культиватор КРН представляет собой навесную машину, состоящую из бруса с замком автосцепки, несущих колес на пневматических шинах, секций рабочих органов, транспортного приспособления (сница, опора, транспортное устройство) и подкормочного приспособления (АТП). Наличие транспортного приспособления для перемещения вдоль ширины захвата, позволяет транспортировать культиватор по дорогам общего назначения с габаритом по ширине 2,1 м. Приспособление подкормочное с туковысевающими аппаратами АТП предназначено для внесения в почву гранулированных и порошкообразных минеральных удобрений с двухсторонней подкормкой растений. В параллелограммном механизме секций рабочих органов установлены подшипники ШСП-20. Усиленное соединительное звено, из стальной полосы 45*16 мм. марки ст.45, обеспечивает высокую степень жёсткости конструкции. Прикатывающее колесо имеет бесступенчатую регулировку и шину атмосферного давления.
Культиваторы поставляются с рабочими органами:
- лапы плоскорежущие односторонние.
- лапы универсальные стрельчатые.
- лапы долотообразные.
Варианты исполнения культиватора КРН 5,6:
- без подкормочного и транспортного приспособления.
- с транспортным приспособлением.
- с подкормочным приспособлением.
- с подкормочным и транспортным приспособлением.
Норма внесения удобрений на гектар составляет 40-200 кг. Суммарная вместимость бункеров 460 литров.
Производительность данной техники за час рабочего времени варьируется в диапозоне от 3,4 до 5,6 гектара с глубиной обработки 6-16 см и рабочей шириной захвата 5,6 метра.
Культиваторы агрегатируются с тракторами МТЗ-50, 52, 80, 82.
1. В параллелограммном механизме используются четыре подшипника скольжения ШСП-20 CRAFT. Втулки, в которых находятся подшипники, изготовлены из трубы 45*7 мм. бесшовной холоднодеформированной ГОСТ 8732-78.
2. Усиленное соединительное звено из стальной полосы сечением 45*16 мм ст.45 обеспечивает высокую степень жёсткости конструкции.
3. Кронштейн копирующего колеса изготовлен из полосы 45*16 мм ст. 3 и имеет бесступенчатую регулировку глубины обработки. Для удобства эксплуатации и регулировки глубины обработки на кронштейне имеется пластиковая ручка.
4. Прикатывающее колесо с шиной атмосферного давления диаметром 300 мм позволяет точно копировать рельеф поверхности обрабатываемого участка.
5. Используются держатели, которые произведены из высокопрочного чугуна ВЧ.
6. Задний кронштейн изготовлен из цельного листа методом холодной штамповки с ребром жёсткости.
7. Передний кронштейн секции, который присоединяется к раме усилен двумя большими косынками, что исключает порывы в этих местах.
8. Использование стопорной шайбы вместо гровера препятствует откручиванию гаек.
9. Стержень изготовлен из стали СТ.45 сечением 32мм.
Покрытие – грунт-эмаль Arzender.
На секциях имеется цепь для перевода культиватора в транспортное положение при дальнем перемещении культиватора.
| Габариты и масса | |
| Вес | 1300 |
| Масса, кг | 1300 |
| Длина, мм | 1760 |
| Ширина, мм | 6500 |
| Высота, мм | 1700 |
| Основные характеристики | |
| Тяговый класс | Тяговый класс 1,4 (71 -100 л.с.) |
| Ширина захвата, м | 5,6 |
| Требуемая мощность трактора, л.с. | 80 |
| Глубина обработки почвы, см от | 6 |
| Глубина обработки почвы, см до | 16 |
| Тип агрегатирования | навесной |
| Ширина междурядья, см от | 70 |
| Ширина междурядья, см до | 70 |
| Число обрабатываемых рядков | 8 |
| Емкость тукового бункера, л | 460 |
| Рабочая скорость, км/ч | 10 |
| Прочие характеристики | |
| Бренд | КРОНОС |
| Вид техники | Культиваторы для междурядной обработки |
| Тип рабочего органа | -лапы плоскорежущие односторонние. -лапы универсальные стрельчатые. -лапы долотообразные. |
